Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

4 de julio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/06/2025
Fecha de medición final: 30/06/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE. En el mes anterior el índice Plt estuvo fuera del rango recomendado de 0.80, pero en este mes se mantuvo por debajo con un valor de 0.68.

  • El voltaje promedio RMS se mantuvo dentro de los limites recomendados de ±5%, pero fue muy notorio las caídas de tensión en varios momentos, alcanzando el mínimo el 23 de junio a las 14:40 hrs con una caída del 17%. En este mes de junio se detectaron 14 caídas de tensión de entre el 5%-17%. Estas caídas de tensión se han observado en todos los meses anteriores de medición.

  • Los desbalances de la tensión y de la corriente se mantuvieron dentro de límites, con valores máximos de 5.3% para la corriente y 0.59% para la tensión, lo que indica que la planta está trabajando de manera balanceado al igual que la tensión.

  • El factor de potencia se mantiene prácticamente todo el tiempo en 0.99 en atraso, una condición ideal desde el punto de vista del factor de potencia.

Importante

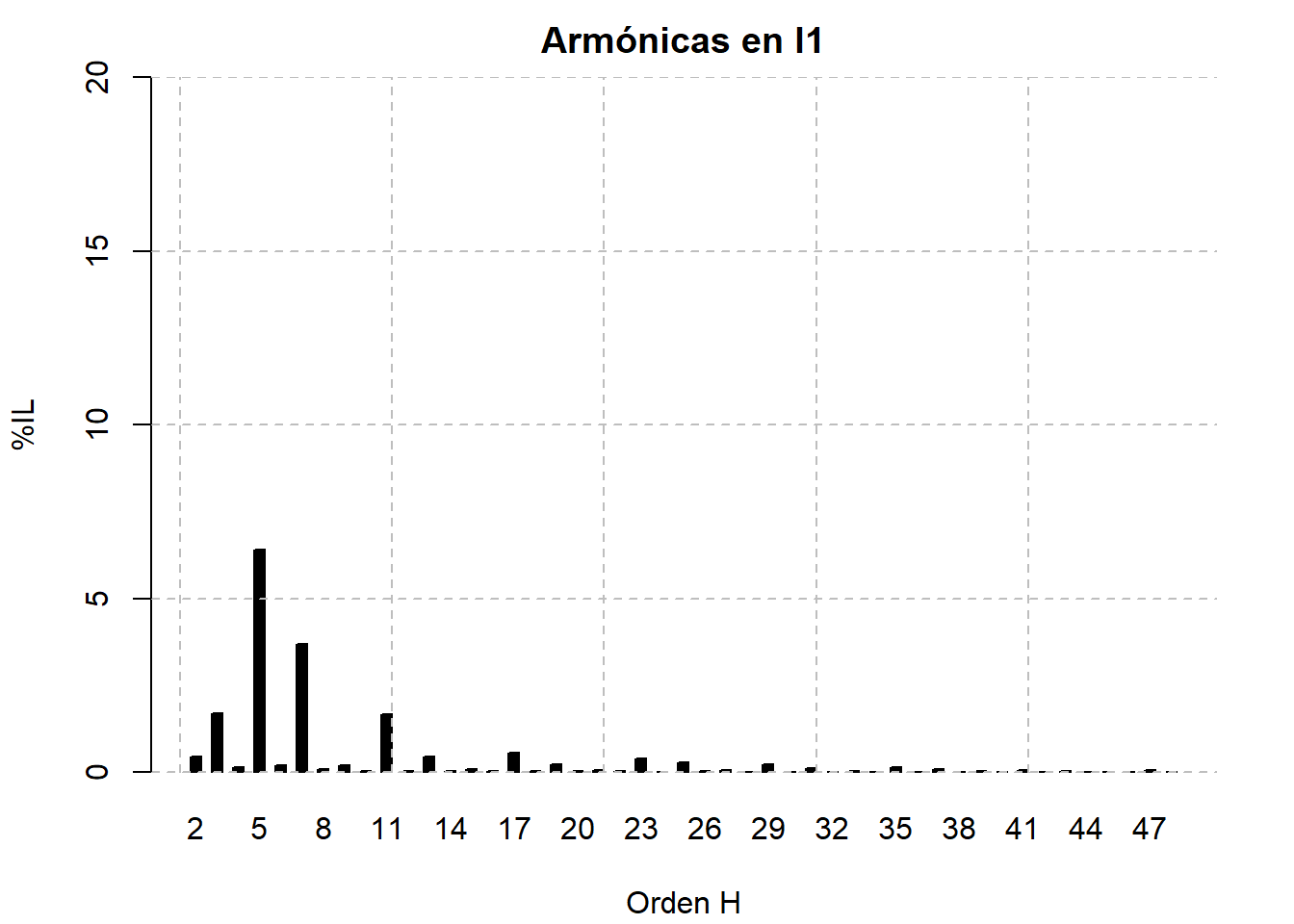

  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde las magnitudes de la armónica 5ª es la de mayor magnitud, seguida de la 7ª y 11ª, 3ª, 13ª, 17ª, etc., y un promedio de THD del 8.0%.

  • Por otro lado, las armónicas de la tensión siguen un comportamiento diferente, donde la armónica de mayor magnitud fue la 7ª seguida de la 5ª, 11ª, 13ª, 3ª, 9ª, 17ª, 19ª, 23ª, 25ª y 47ª y un THD promedio de 2%. Es importante verificar la armónica 7ª no sea producto de una resonancia, así mismo es importante verificar que las armónicas de orden superior (mayor a la 23ª) no se incrementen en los próximos meses.

Precaución

  • Las variaciones de tensión en este nivel de tensión de 34.5 kV ya se pueden considerar preocupantes debido a que se presentan muchas caídas de tensión en el mes.

  • Durante los meses anteriores los flickers salieron de los límites permitidos, no fue así para el presente mes, pero está latente este problema.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 34858.94 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.52 0 - 5 %
THDi % 11.69 ---
Flicker Pst 0.17 0-1 p.u.
Flicker Plt 0.68 0-0.8 p.u.
Desbalance Dv % 0.51 0 - 2 %
Desbalance Di % 4.11 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
1,933.93 4,171.95 5,614.22 5,445.36 6,372.19 6,550.15 6,877.72
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
224.55 517.48 763.22 747.62 935.97 986.06 1,069.44
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,955.79 4,204.38 5,666.11 5,496.42 6,434.17 6,620.68 6,951.68
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.20 1.56 2.03 2.02 2.52 2.73 3.06
THDi (%)
min. p5 p50 mean. p95 p99 max.
4.56 5.84 7.68 8.06 11.69 13.32 14.82
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.22 0.27 0.37 0.38 0.51 0.55 0.59
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.38 1.97 3.03 3.03 4.11 4.55 5.26
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.90 59.99 60.00 60.00 60.01 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,256.60 33,856.26 35,039.21 34,858.94 35,542.98 35,750.41 35,982.77
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
32.20 68.94 93.90 91.55 109.39 113.38 121.62
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.12 0.15 0.17 0.50 10.15
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.12 0.24 0.68 3.44 6.18
Factor K
min. p5 p50 mean. p95 p99 max.
1.08 1.14 1.22 1.24 1.45 1.58 1.71

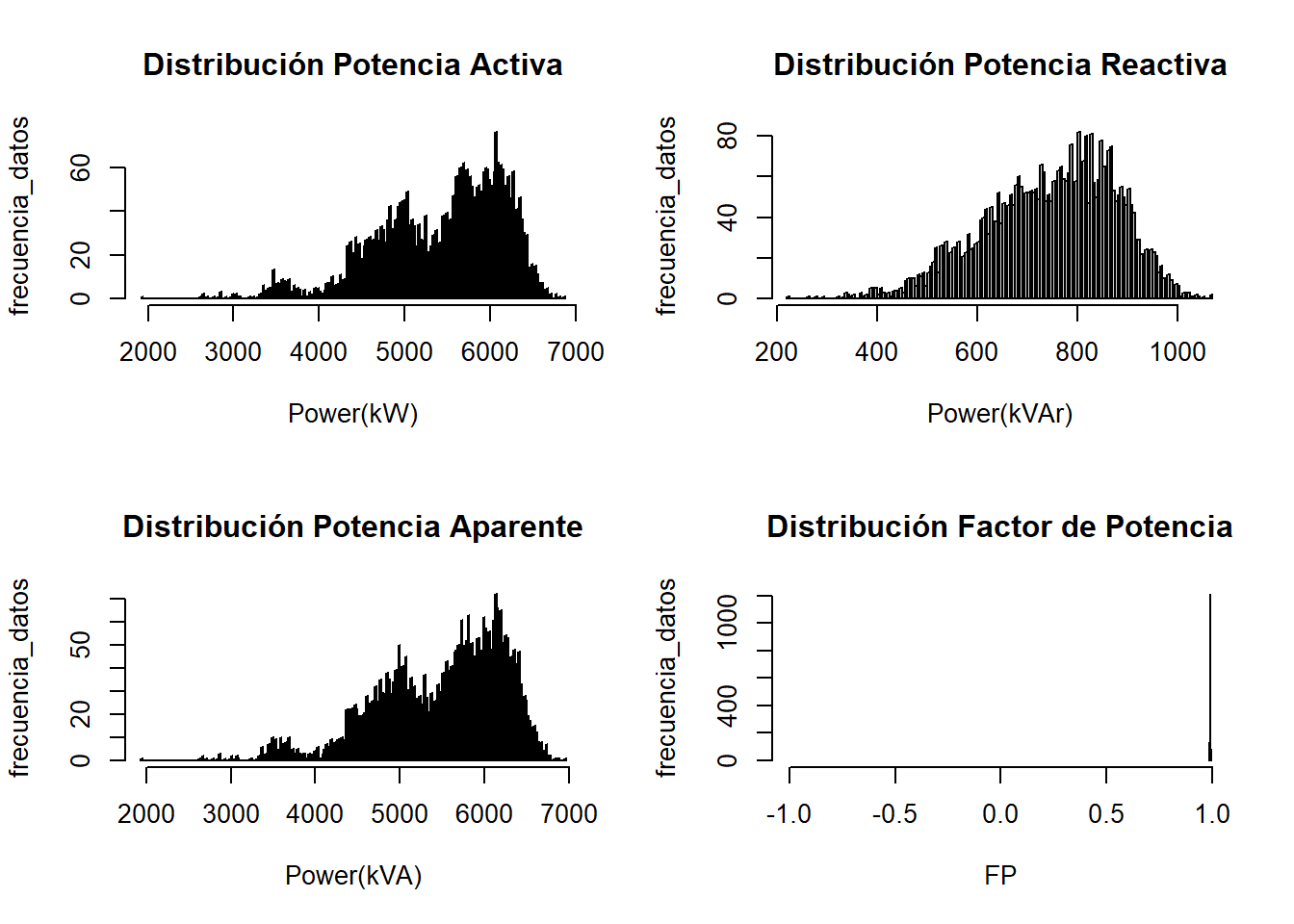

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :1934 Min. : 225 Min. :1956 Min. :0.99
1st Qu.:4937 1st Qu.: 660 1st Qu.:4980 1st Qu.:0.99
Median :5614 Median : 763 Median :5666 Median :0.99
Mean :5445 Mean : 748 Mean :5496 Mean :0.99
3rd Qu.:6034 3rd Qu.: 848 3rd Qu.:6089 3rd Qu.:0.99
Max. :6878 Max. :1069 Max. :6952 Max. :1.00

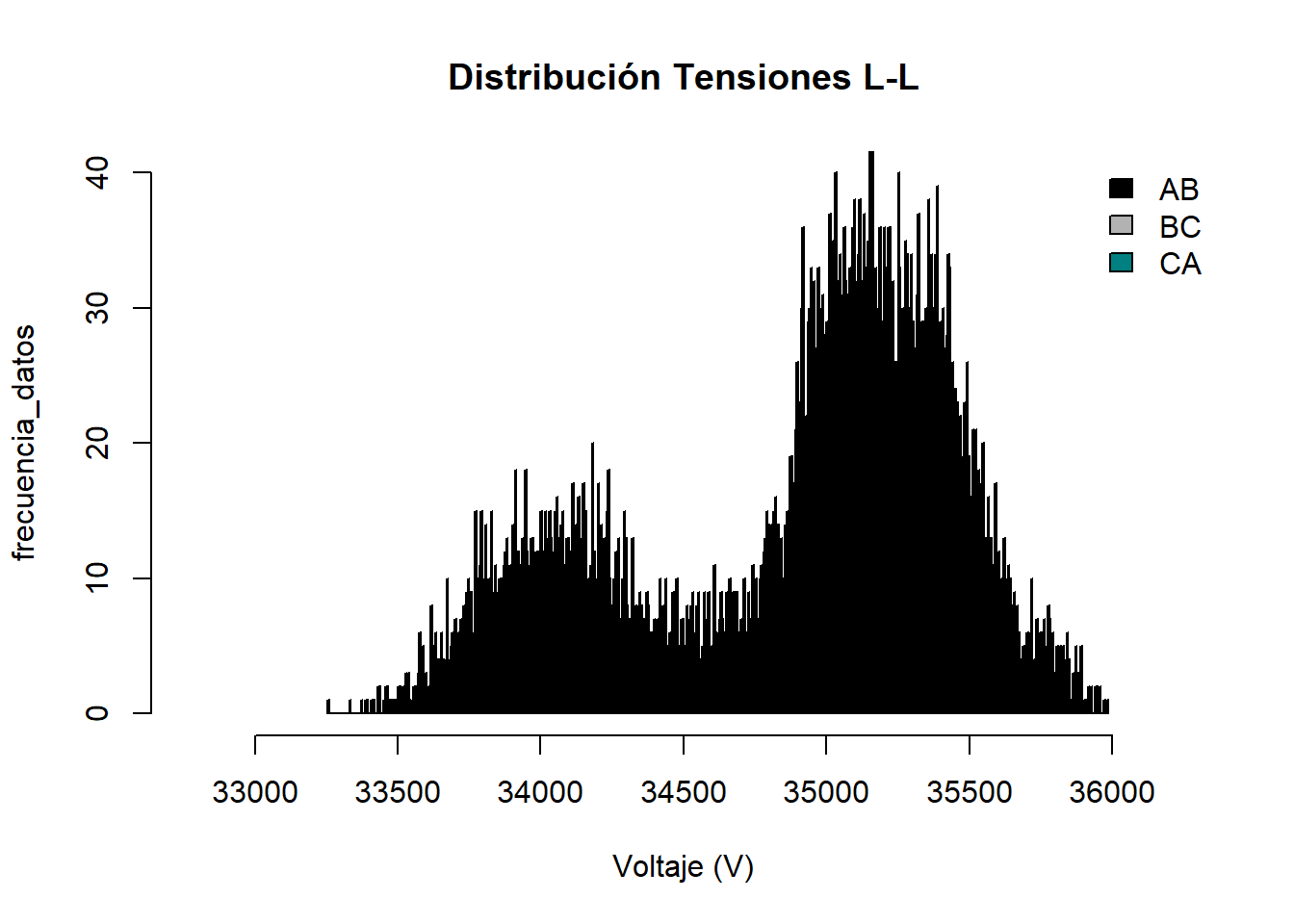

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :33257 Min. :33503 Min. :33407
1st Qu.:34269 1st Qu.:34501 1st Qu.:34402
Median :34940 Median :35221 Median :35041
Mean :34731 Mean :35001 Mean :34845
3rd Qu.:35120 3rd Qu.:35404 3rd Qu.:35219
Max. :35651 Max. :35983 Max. :35744

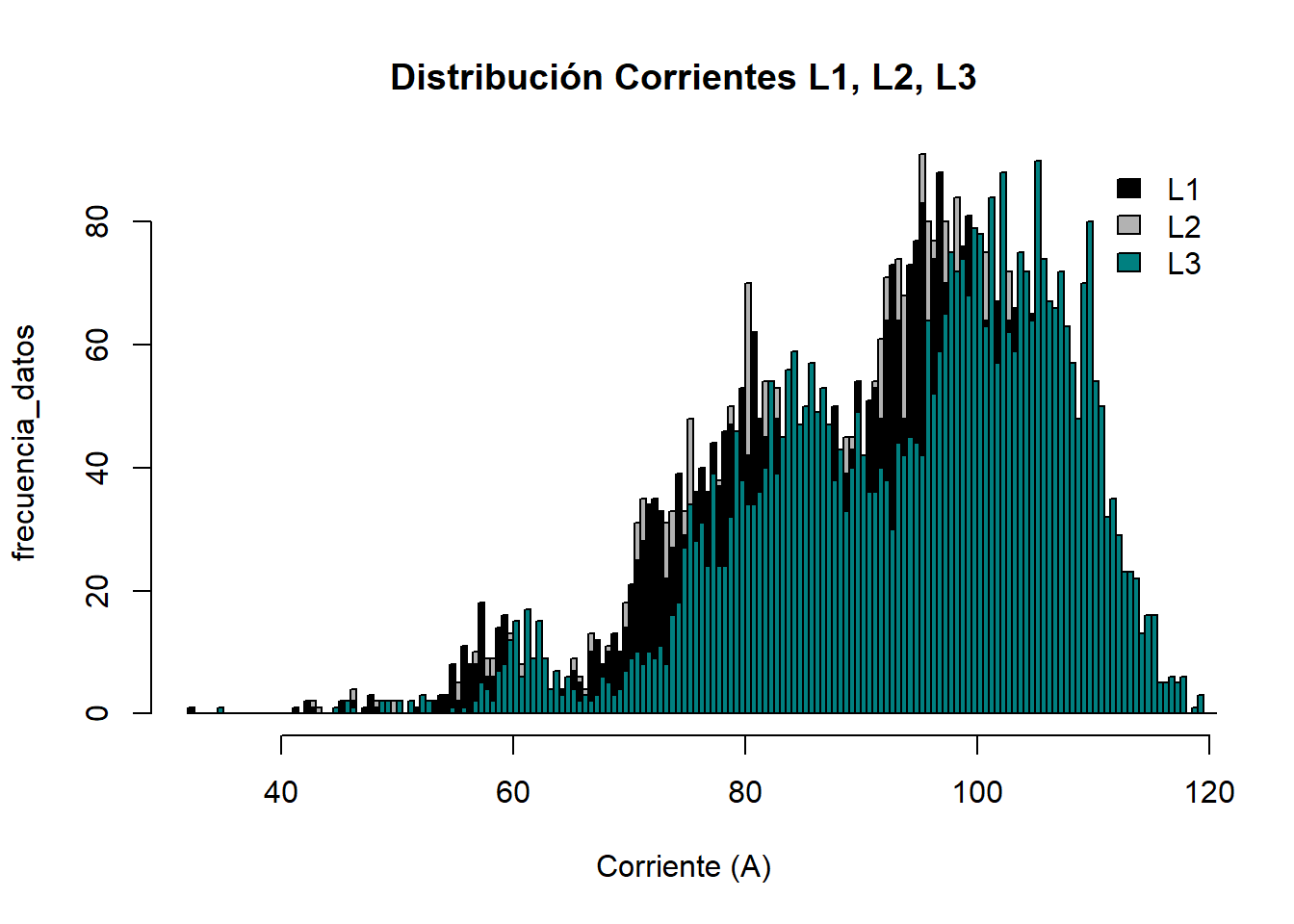

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 32 Min. : 32 Min. : 35
1st Qu.: 81 1st Qu.: 81 1st Qu.: 85
Median : 93 Median : 92 Median : 97
Mean : 90 Mean : 90 Mean : 94
3rd Qu.:100 3rd Qu.:100 3rd Qu.:105
Max. :117 Max. :117 Max. :122

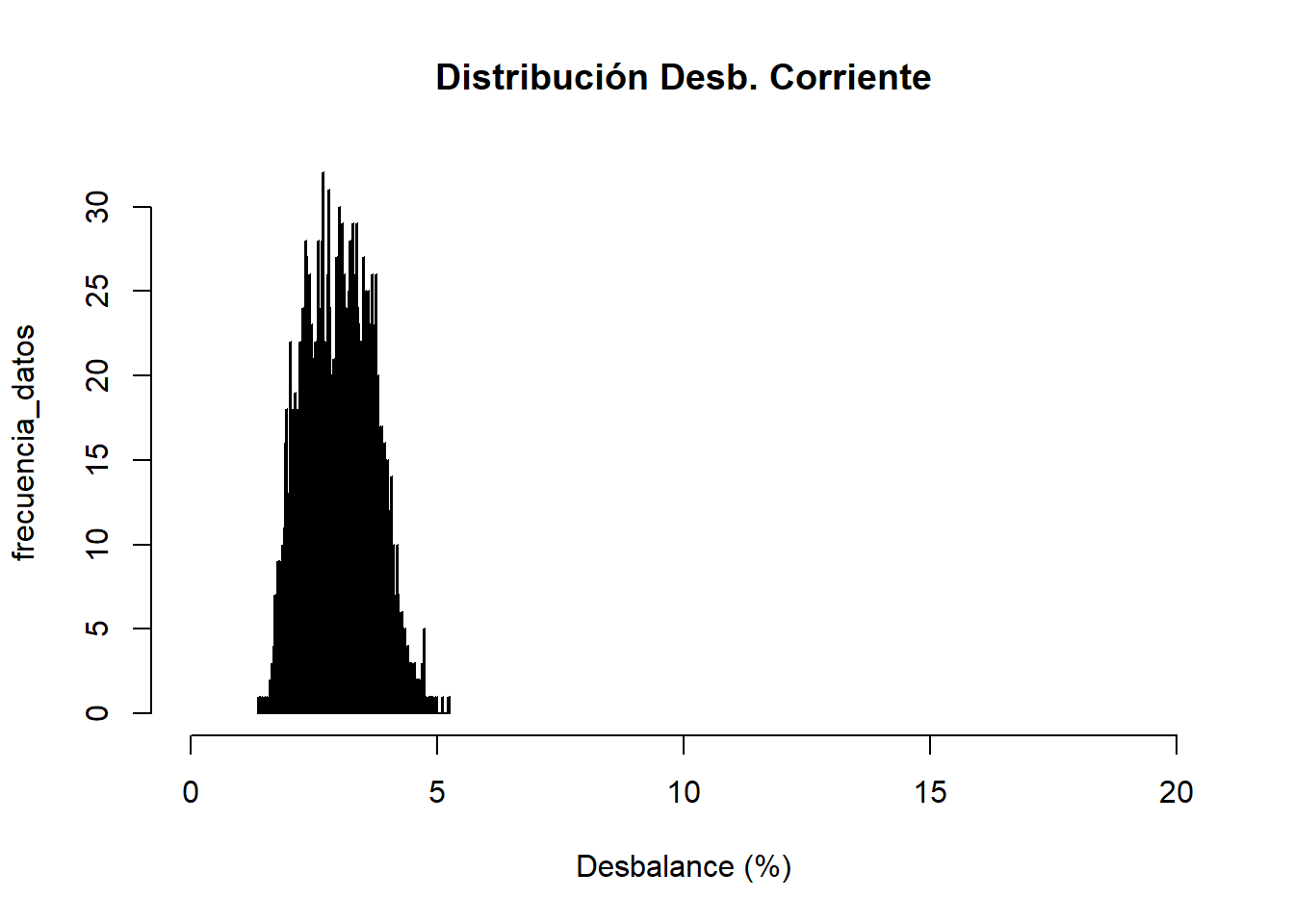

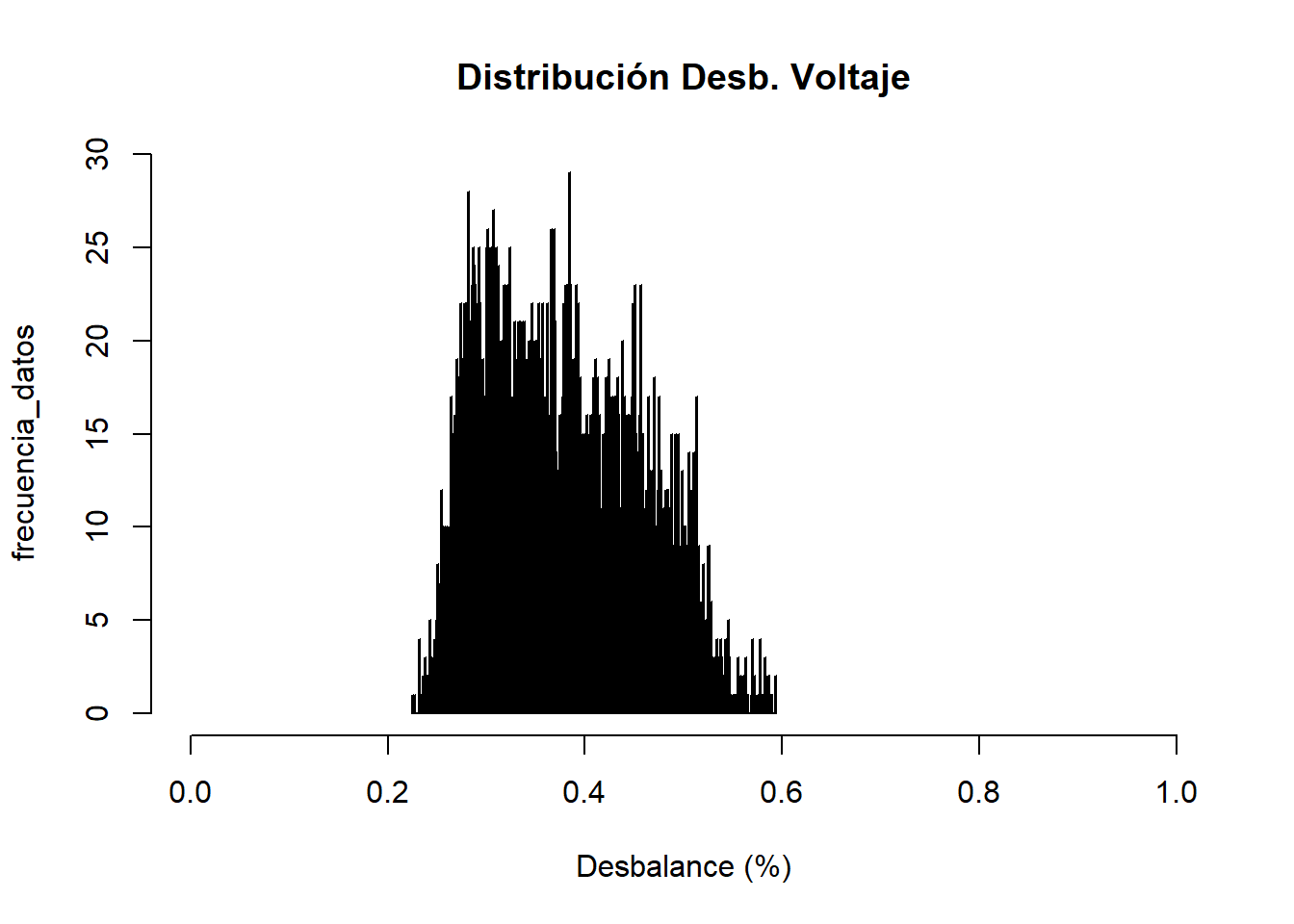

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :1.4 Min. :0.22
1st Qu.:2.5 1st Qu.:0.31
Median :3.0 Median :0.37
Mean :3.0 Mean :0.38
3rd Qu.:3.5 3rd Qu.:0.44
Max. :5.3 Max. :0.59

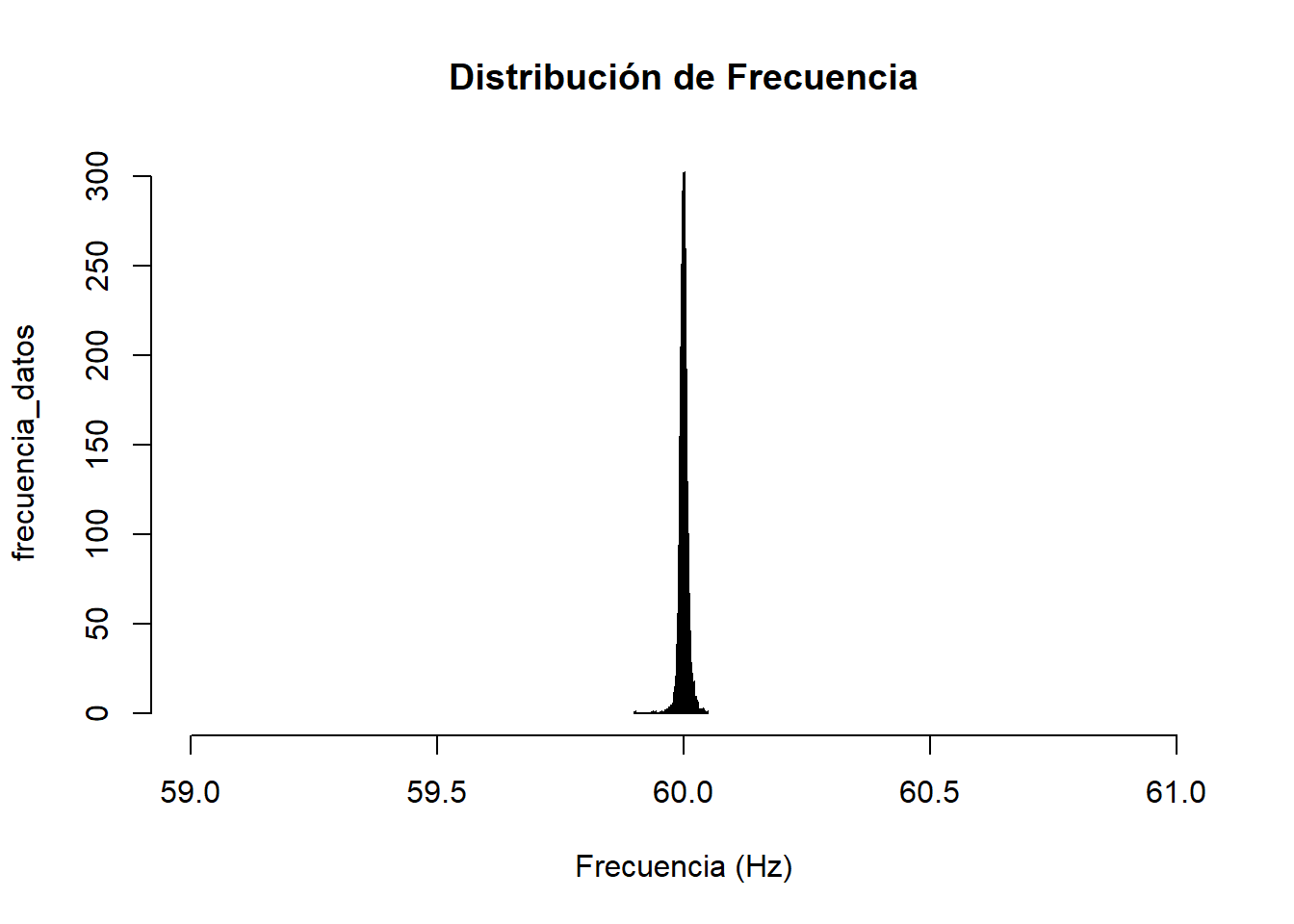

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.90
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

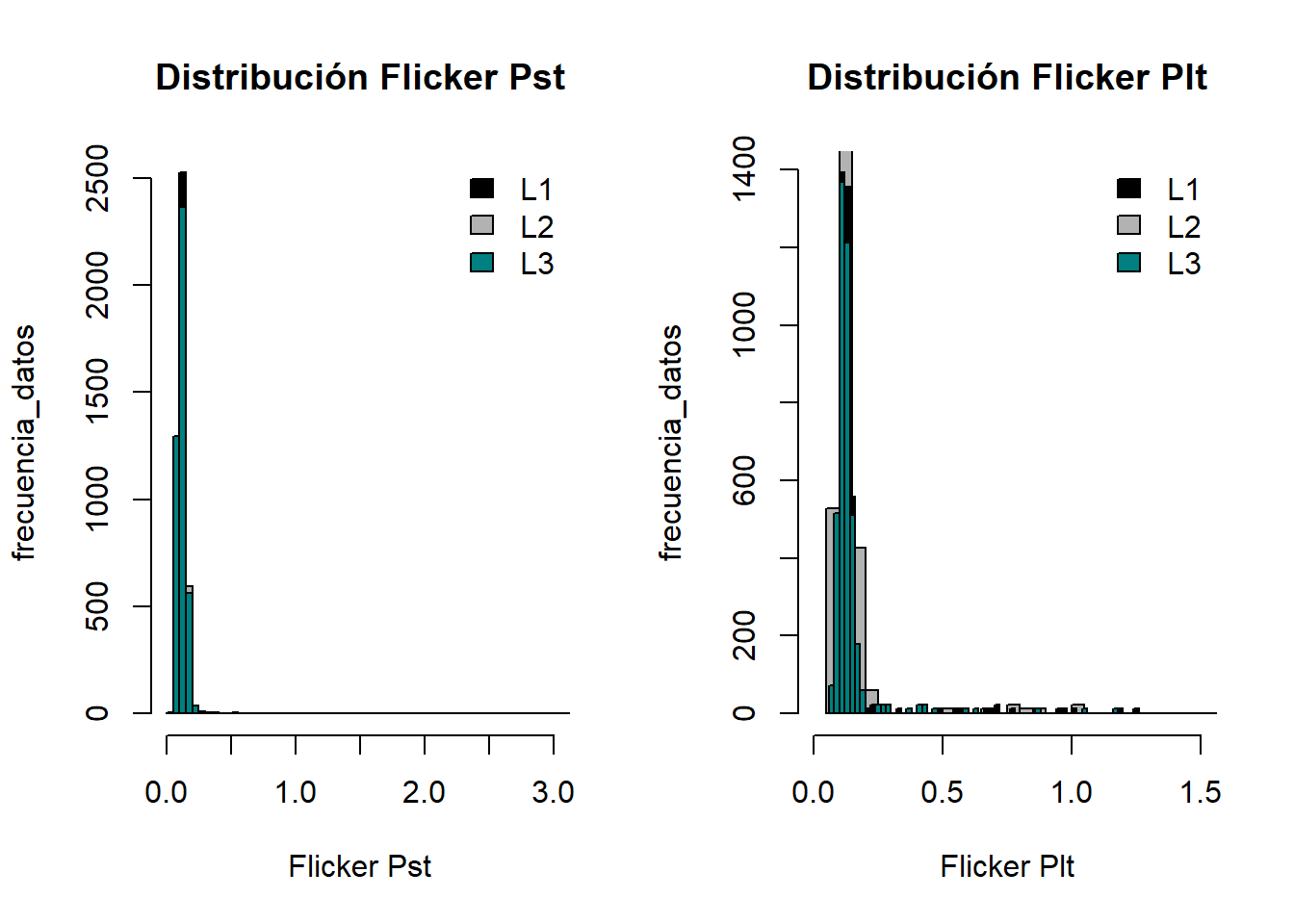

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0440 Min. : 0.0440 Min. :0.045 Min. :0.0730 Min. :0.0730 Min. :0.0730
1st Qu.:0.0980 1st Qu.: 0.0980 1st Qu.:0.097 1st Qu.:0.1100 1st Qu.:0.1110 1st Qu.:0.1090
Median :0.1160 Median : 0.1160 Median :0.115 Median :0.1250 Median :0.1240 Median :0.1240
Mean :0.1374 Mean : 0.1594 Mean :0.160 Mean :0.1911 Mean :0.2682 Mean :0.2749
3rd Qu.:0.1370 3rd Qu.: 0.1380 3rd Qu.:0.136 3rd Qu.:0.1400 3rd Qu.:0.1410 3rd Qu.:0.1420
Max. :6.9470 Max. :10.1550 Max. :9.366 Max. :3.0410 Max. :6.1850 Max. :5.6210
NA's :1 NA's :1 NA's :1 NA's :18 NA's :18 NA's :18

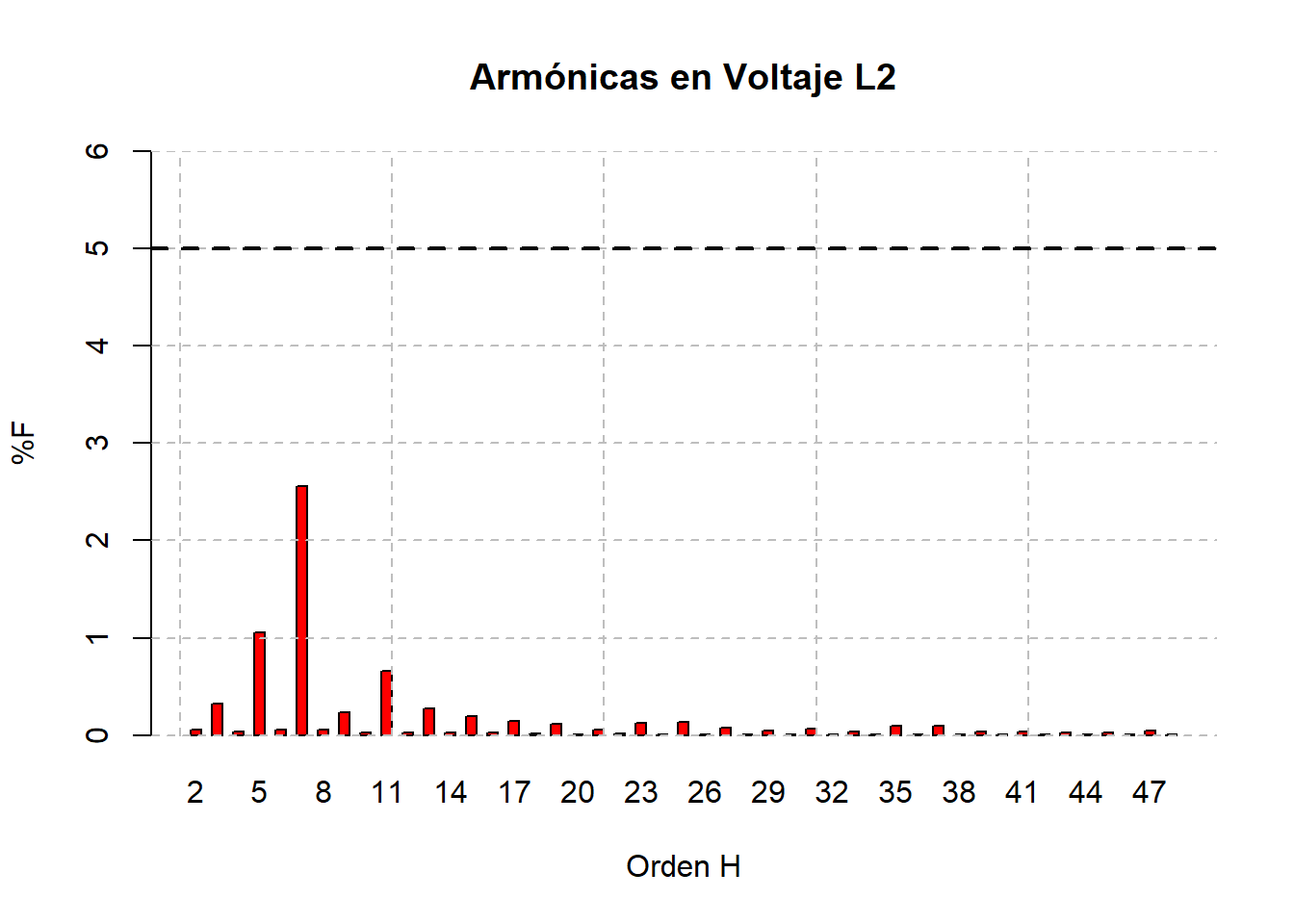

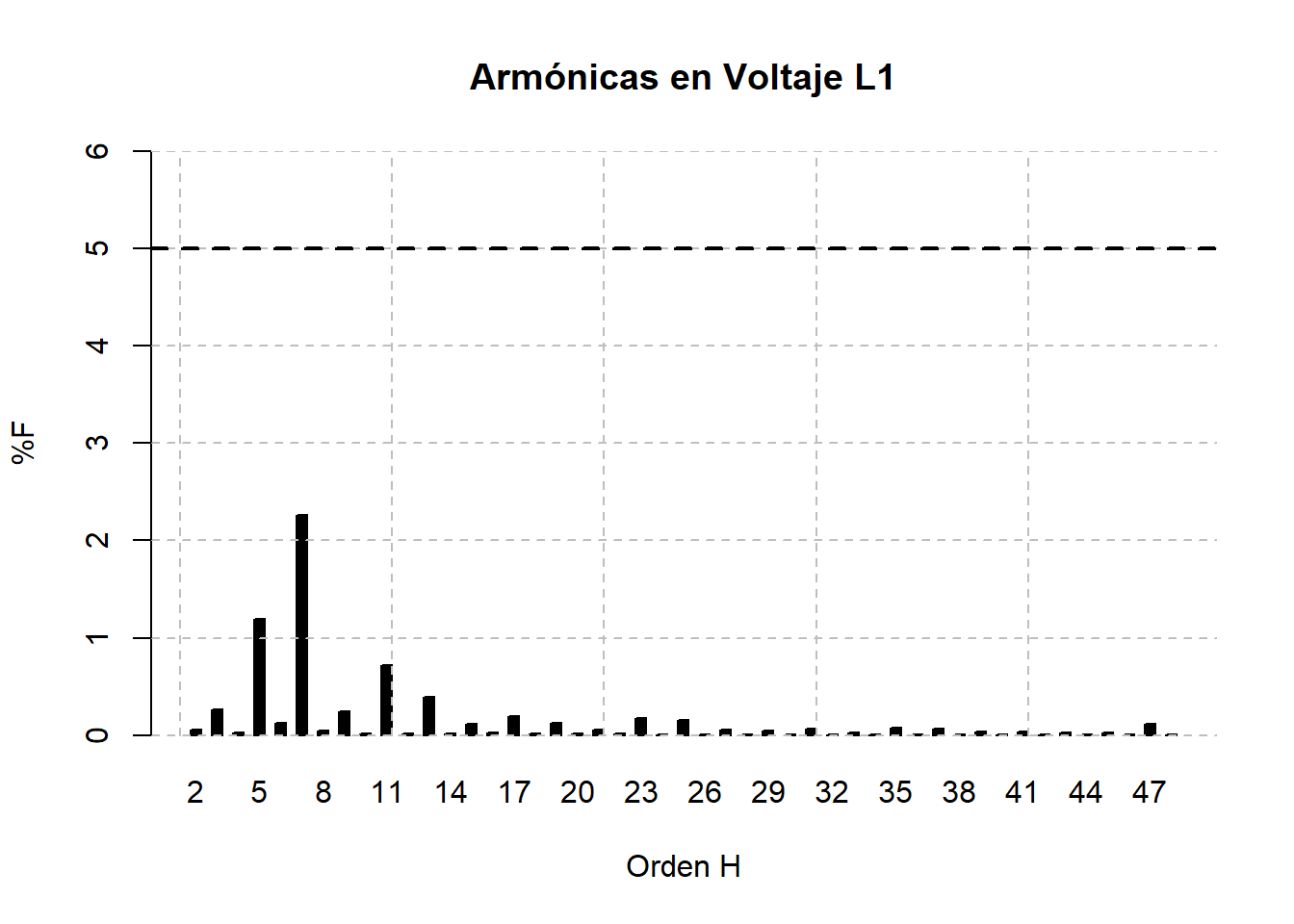

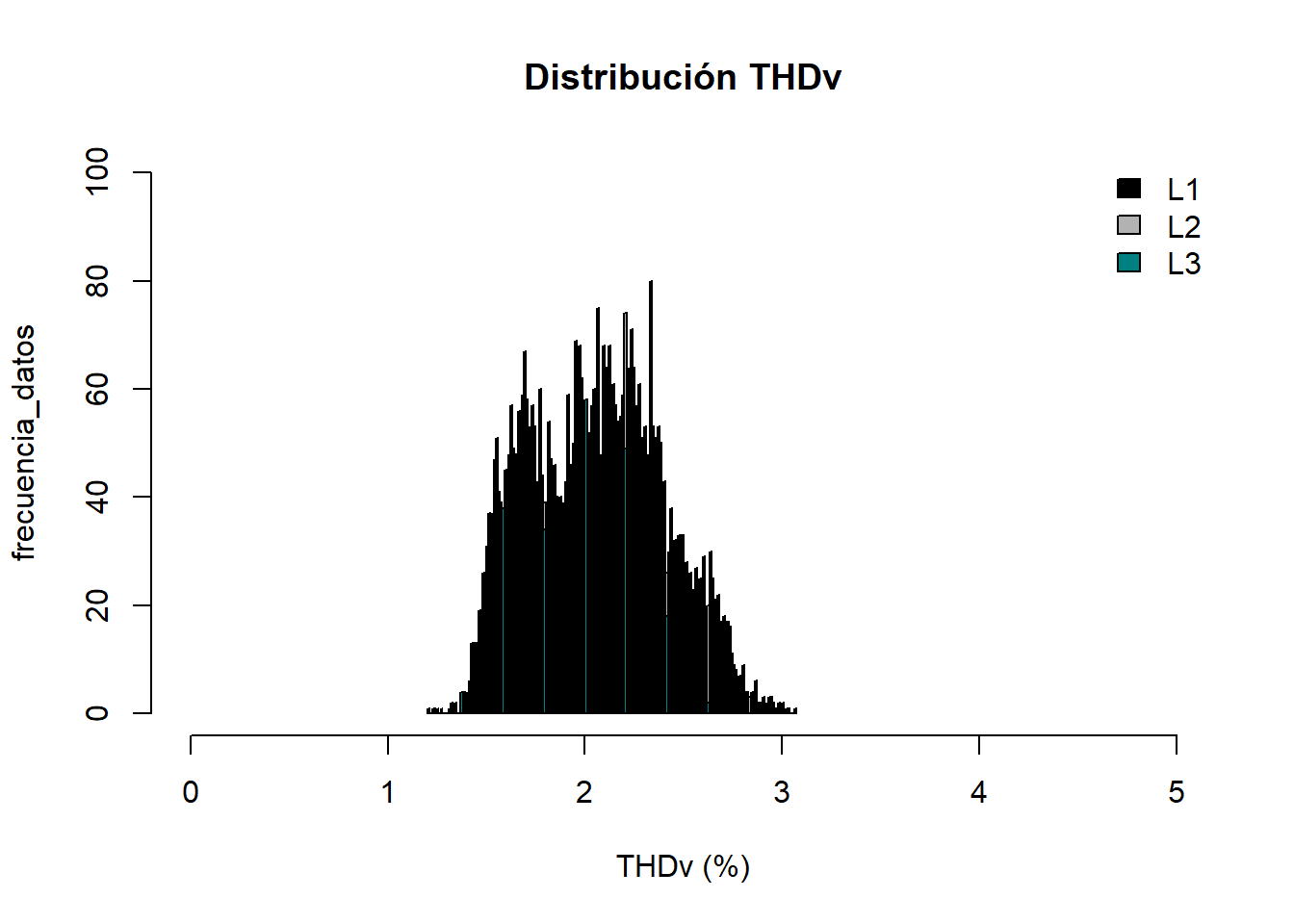

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.4 Min. :1.2
1st Qu.:1.7 1st Qu.:1.8 1st Qu.:1.7
Median :2.0 Median :2.2 Median :2.0
Mean :2.0 Mean :2.1 Mean :1.9
3rd Qu.:2.2 3rd Qu.:2.4 3rd Qu.:2.1
Max. :2.6 Max. :3.1 Max. :2.7

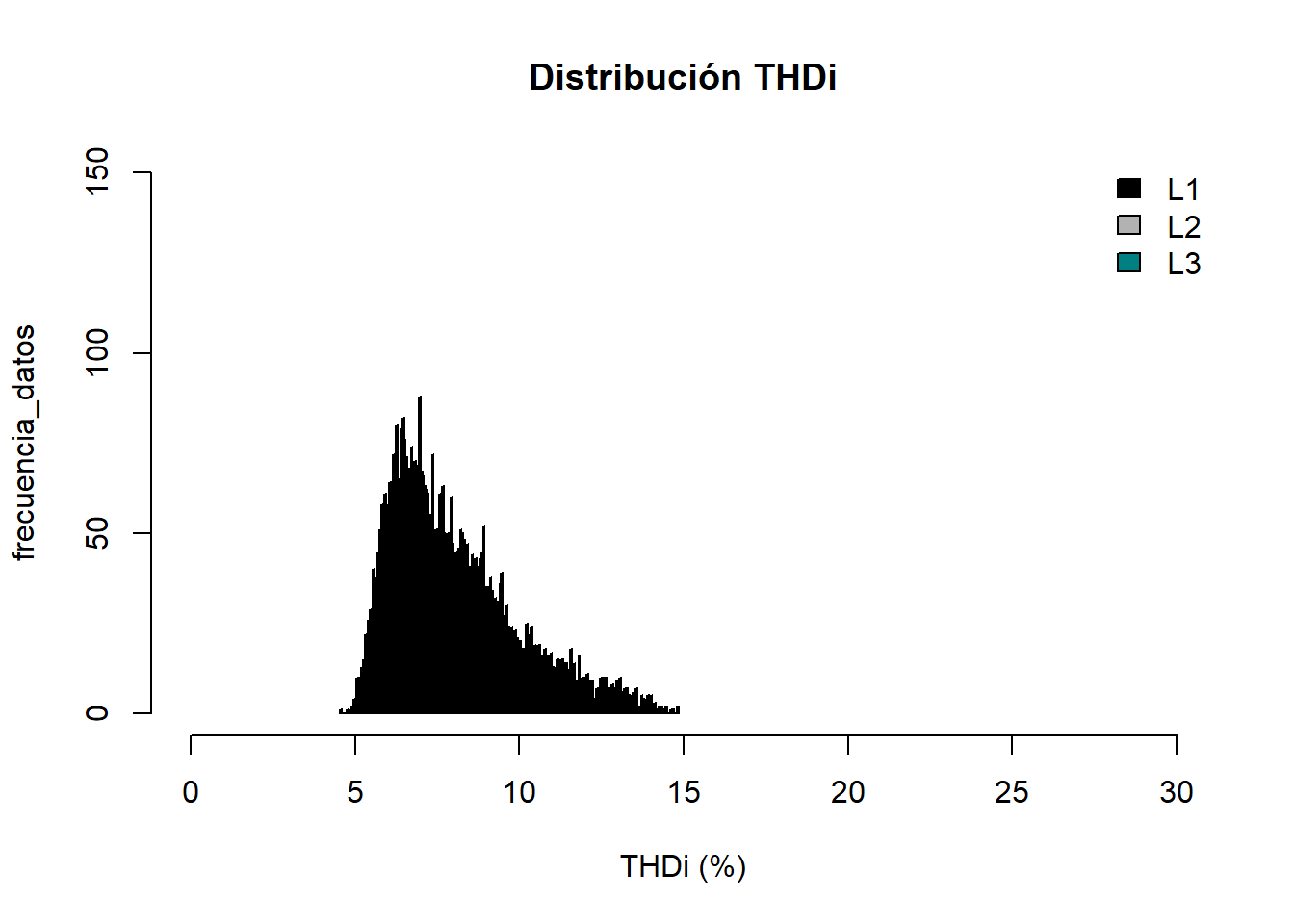

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.1 Min. : 5.1 Min. : 4.6
1st Qu.: 6.8 1st Qu.: 6.9 1st Qu.: 6.4
Median : 7.8 Median : 8.0 Median : 7.3
Mean : 8.2 Mean : 8.3 Mean : 7.6
3rd Qu.: 9.3 3rd Qu.: 9.3 3rd Qu.: 8.5
Max. :14.7 Max. :14.8 Max. :13.8

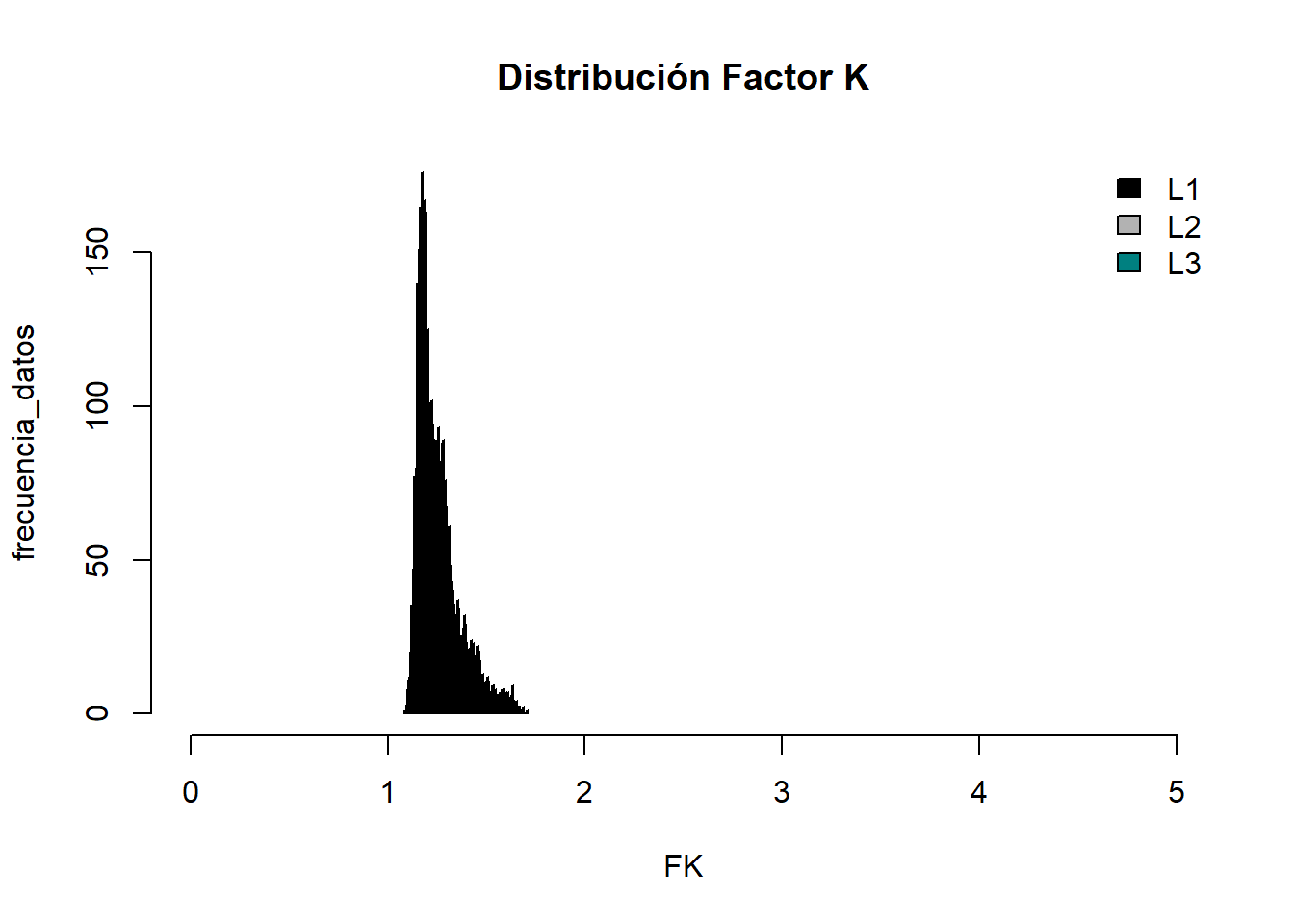

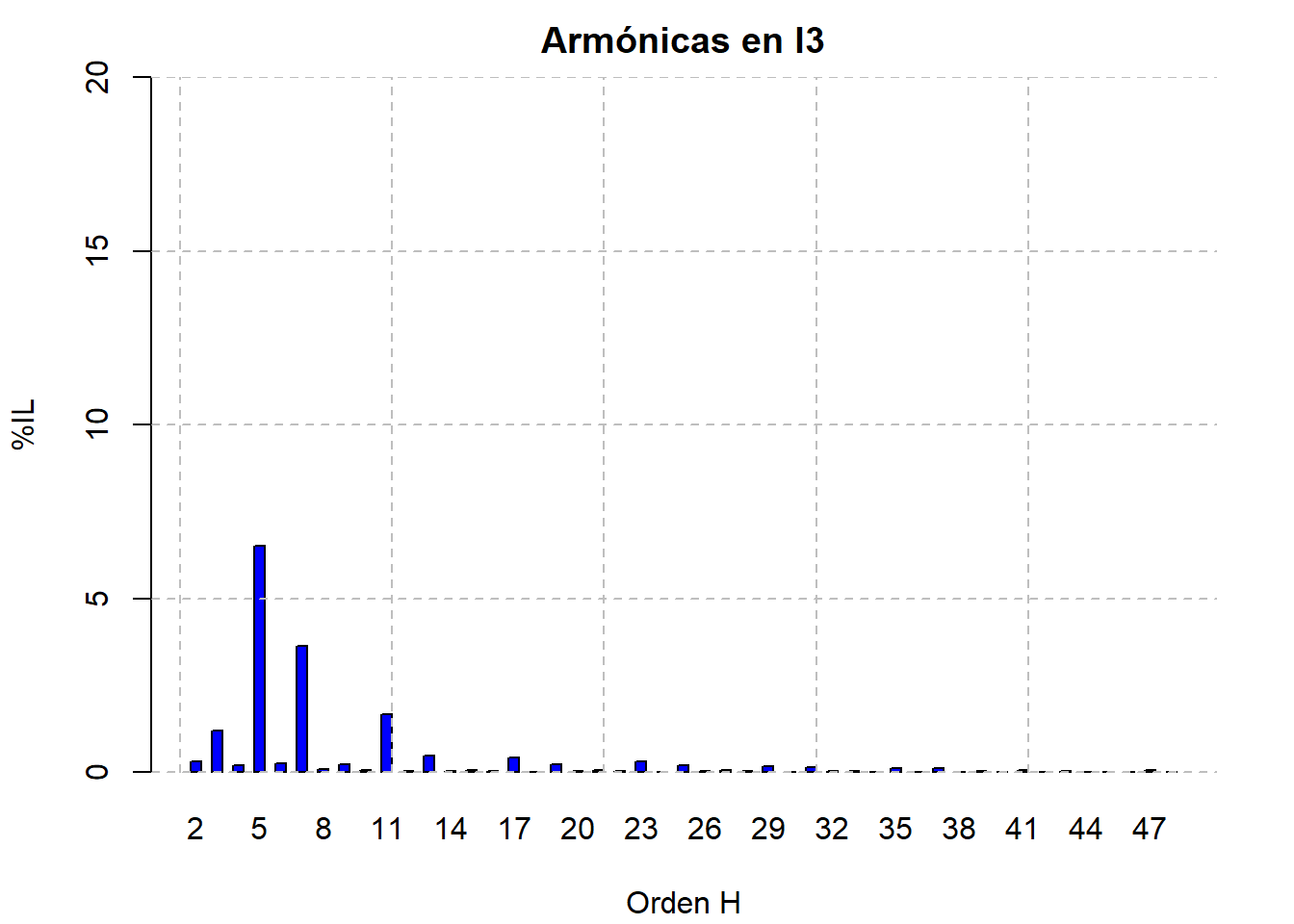

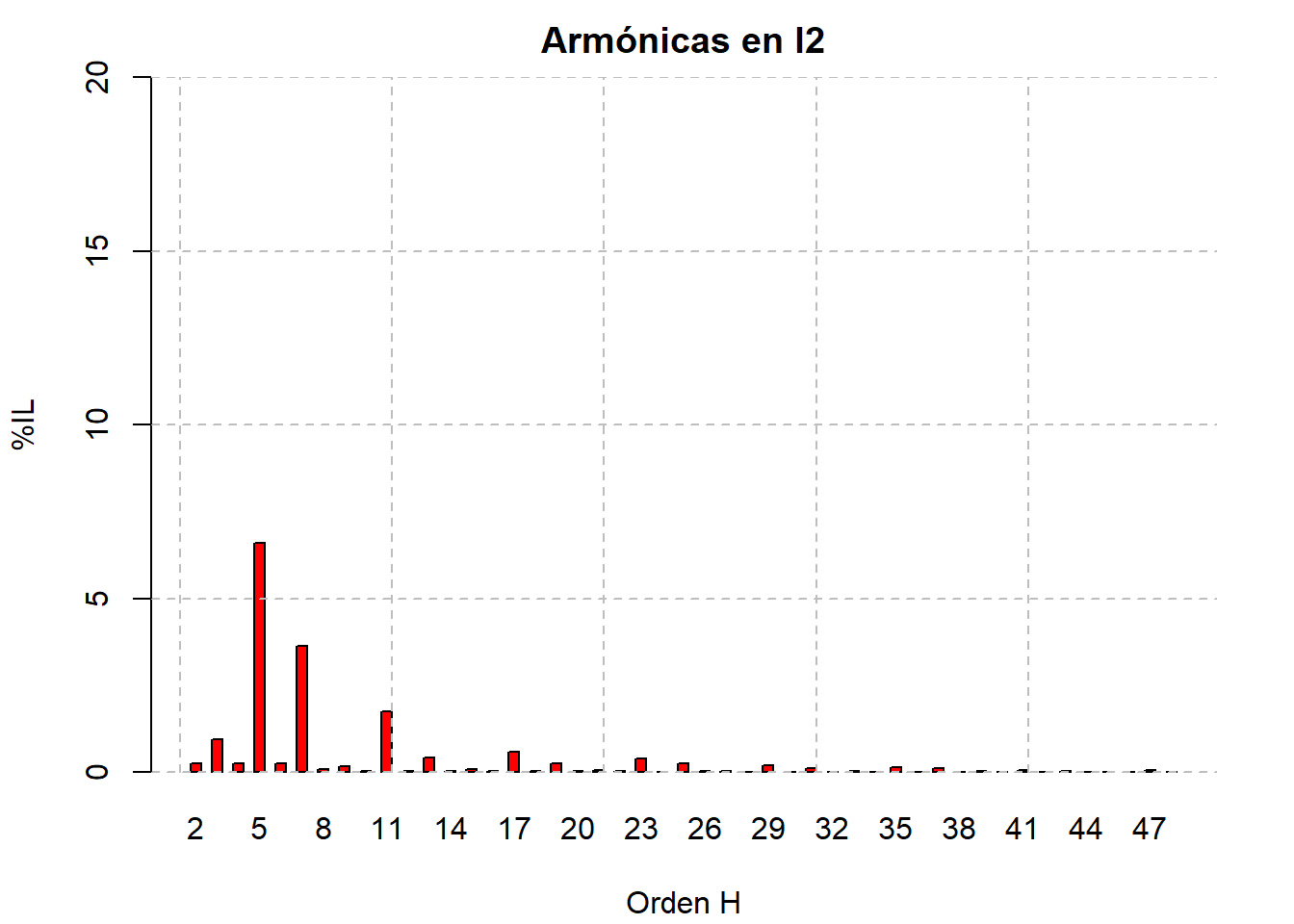

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.10 Min. :1.10 Min. :1.08
1st Qu.:1.18 1st Qu.:1.18 1st Qu.:1.16
Median :1.22 Median :1.23 Median :1.20
Mean :1.25 Mean :1.26 Mean :1.22
3rd Qu.:1.30 3rd Qu.:1.30 3rd Qu.:1.25
Max. :1.69 Max. :1.71 Max. :1.58
