Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

4 de julio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Demanda Contratada: 7500 kW
Corriente de Demanda Máxima \(I_L\): 108.16 A
Corriente Máxima de Corto Circuito \(Icc\): 3.05 kA
Transformador del Tablero: 10 Transf.de 2500 kVA 34.5kV/480V, D-Y, X 7%
Medición: Mensual
Fecha de medición inicial: 01/06/2025
Fecha de medición final: 30/06/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 34.859 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 7.68 CUMPLE APLICA
Flicker Pst 0.17 CUMPLE APLICA
Flicker Plt 0.68 CUMPLE APLICA
Desbalance Dv % 0.51 CUMPLE APLICA
Desbalance Di % 3.03 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • Al centro de carga le aplica todos los criterios del código de red, y de acuerdo con las mediciones, CUMPLE con todos los requerimientos de calidad de la potencia, no así el mes anterior que no cumplía con los flickers.

  • La DATD medida fue de 7.68% (mes anterior 7.7%) siendo el límite de 8%. Y la armónica 5ª mostró un valor de 6.58% (mes anterior 6.92%) siendo el límite de 7%. Prácticamente se puede decir que las armónicas de corriente están el en límite, pero esta condición ha permanecido en los últimos meses. Es recomendable reducir la 5ª armónica para no estar siempre en el límite requerido.

  • El flicker de larga duración Plt alcanzó el valor de 0.68 (meses anteriores de 1.33 y 2.0, respectivamente) durante el 95% del tiempo de medición, siendo el límite máximo de 0.8. En este mes no se observó violación de límites para el flciker, pero en los meses anteriores si, por lo que es importante observarlos.

Importante

  • El centro de carga cuenta con bancos de capacitores automáticos en todos los transformadores, algunos bancos traen reactor de rechazo y otros dicen que son filtros sin especificar la armónica a eliminar. Revisar cual transformador tiene la mejor oportunidad de reducir la 5ª armónica. Esta recomendación se hizo en todos reportes anteriores.

  • Verificar en la subestación principal la existencia de relevadores de tensión (27/59) y de frecuencia (81), de tenerlos, revisar que sus ajustes estén dentro de los rangos establecidos en el código de red. Así mismo asegurar que el fusible principal de la subestación tenga la capacidad interruptiva mayor a la corriente de corto circuito de 3.05 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.

Precaución
  • Las caídas de tensión frecuentes se siguen observado, es importante verificar que estas caídas no estén afectando a equipos del centro de carga, y realizar un análisis a detalle para identificar la causa de estos problemas en la tensión.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
1,933.93 4,171.95 5,614.22 5,445.36 6,372.19 6,550.15 6,877.72
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
224.55 517.48 763.22 747.62 935.97 986.06 1,069.44
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,955.79 4,204.38 5,666.11 5,496.42 6,434.17 6,620.68 6,951.68
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.20 1.56 2.03 2.02 2.52 2.73 3.06
TDD (%)
min. p5 p50 mean. p95 p99 max.
3.85 5.01 6.13 6.20 7.68 8.49 9.95
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.22 0.27 0.37 0.38 0.51 0.55 0.59
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.38 1.97 3.03 3.03 4.11 4.55 5.26
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.90 59.99 60.00 60.00 60.01 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,256.60 33,856.26 35,039.21 34,858.94 35,542.98 35,750.41 35,982.77
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
32.20 68.94 93.90 91.55 109.39 113.38 121.62
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.12 0.15 0.17 0.50 10.15
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.12 0.24 0.68 3.44 6.18

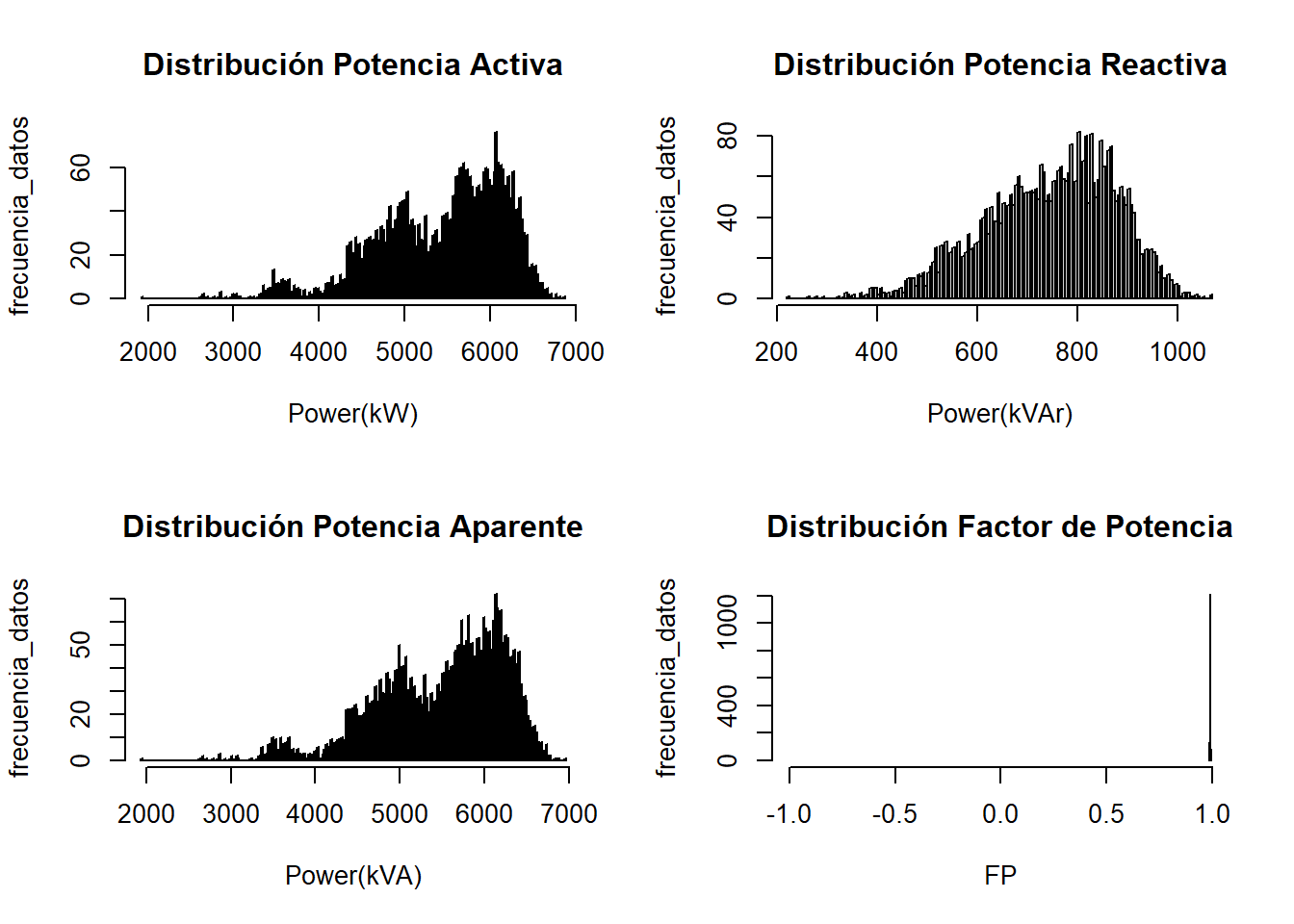

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :1934 Min. : 225 Min. :1956
1st Qu.:4937 1st Qu.: 660 1st Qu.:4980
Median :5614 Median : 763 Median :5666
Mean :5445 Mean : 748 Mean :5496
3rd Qu.:6034 3rd Qu.: 848 3rd Qu.:6089
Max. :6878 Max. :1069 Max. :6952
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1

Sección: Voltajes RMS

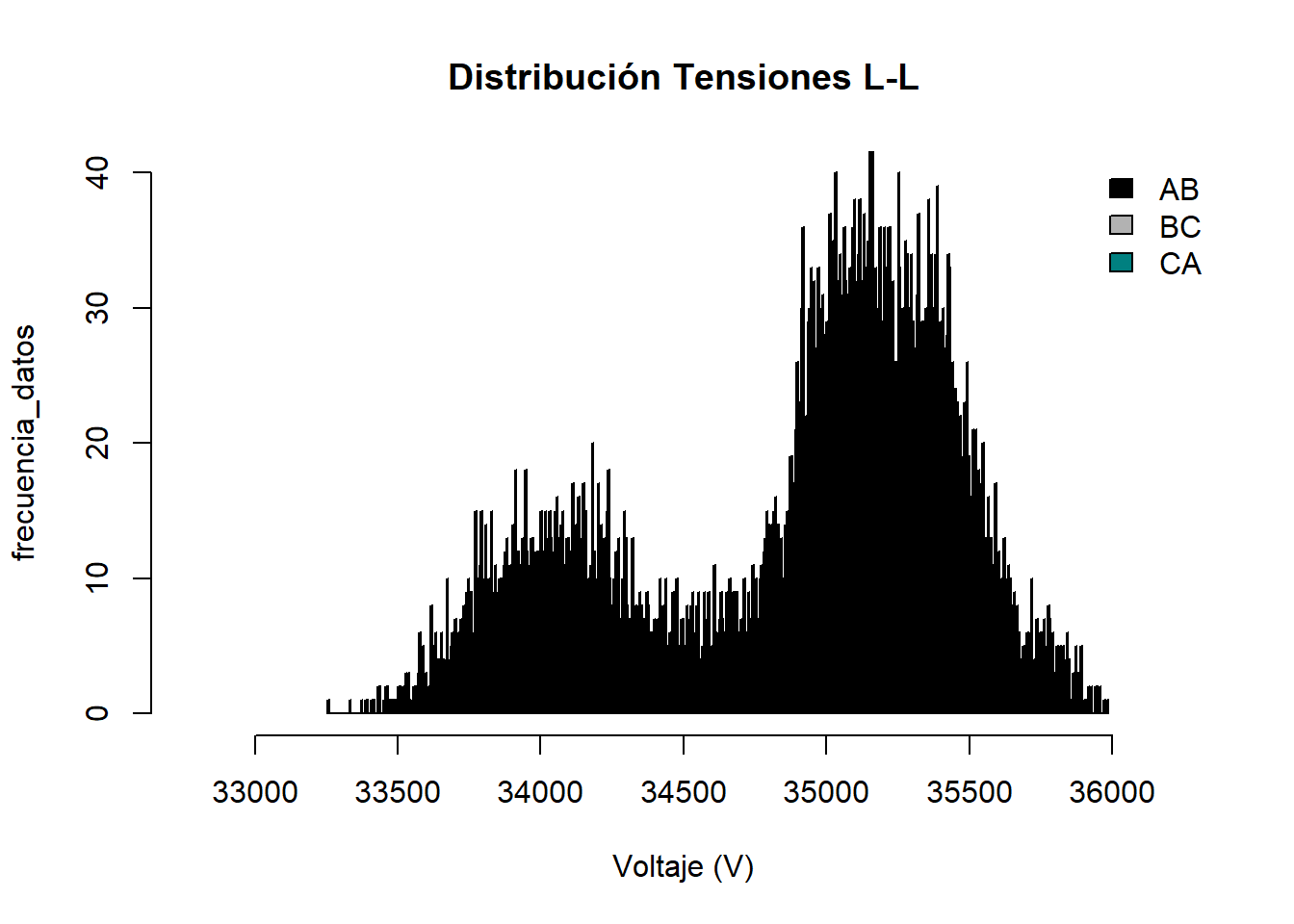

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :33257 Min. :33503 Min. :33407
1st Qu.:34269 1st Qu.:34501 1st Qu.:34402
Median :34940 Median :35221 Median :35041
Mean :34731 Mean :35001 Mean :34845
3rd Qu.:35120 3rd Qu.:35404 3rd Qu.:35219
Max. :35651 Max. :35983 Max. :35744
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
33256.6 33856.26 35039.21 34858.94 35542.98 35750.41 35982.77

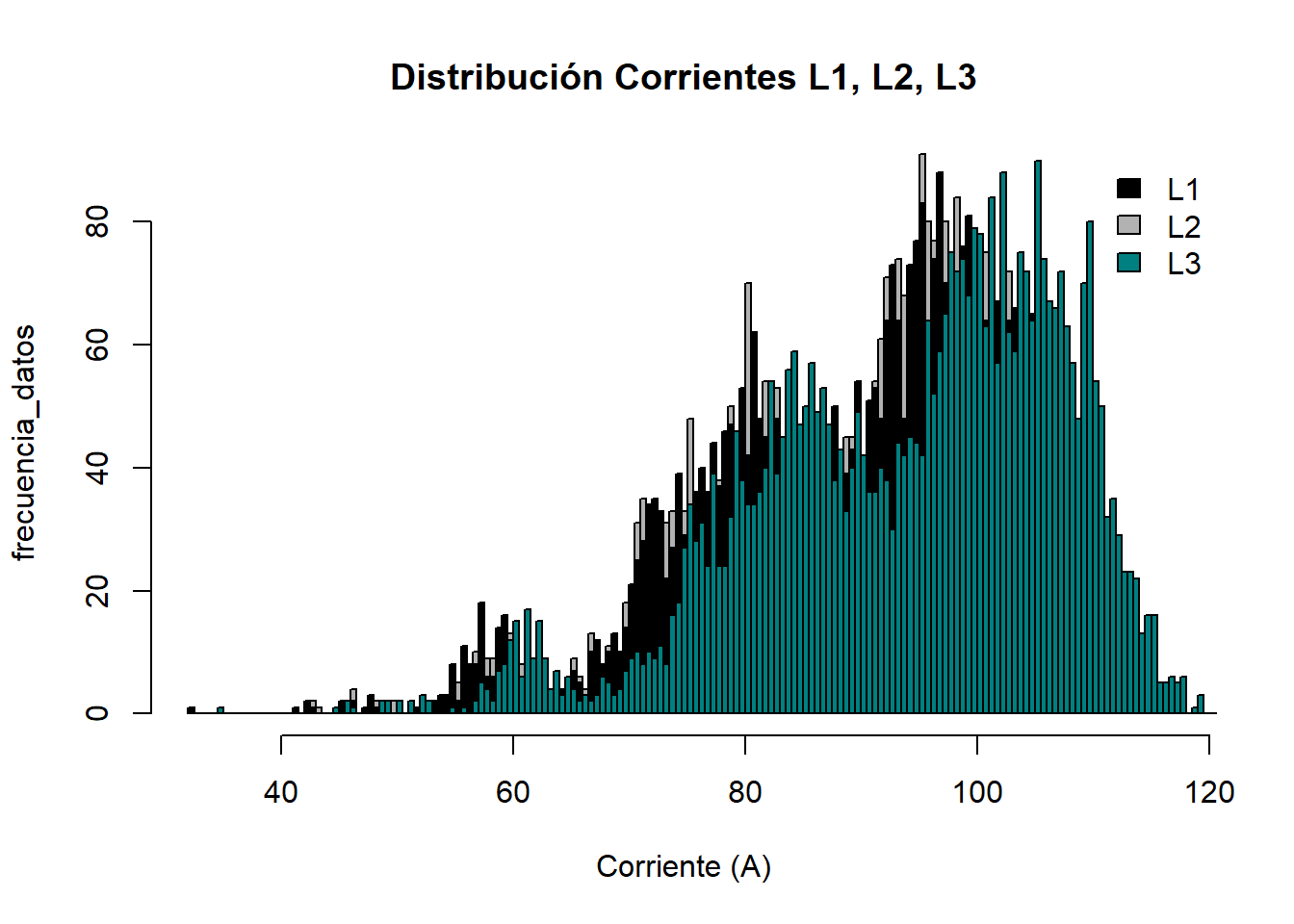

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 32 Min. : 32 Min. : 35
1st Qu.: 81 1st Qu.: 81 1st Qu.: 85
Median : 93 Median : 92 Median : 97
Mean : 90 Mean : 90 Mean : 94
3rd Qu.:100 3rd Qu.:100 3rd Qu.:105
Max. :117 Max. :117 Max. :122

Sección: Desbalances

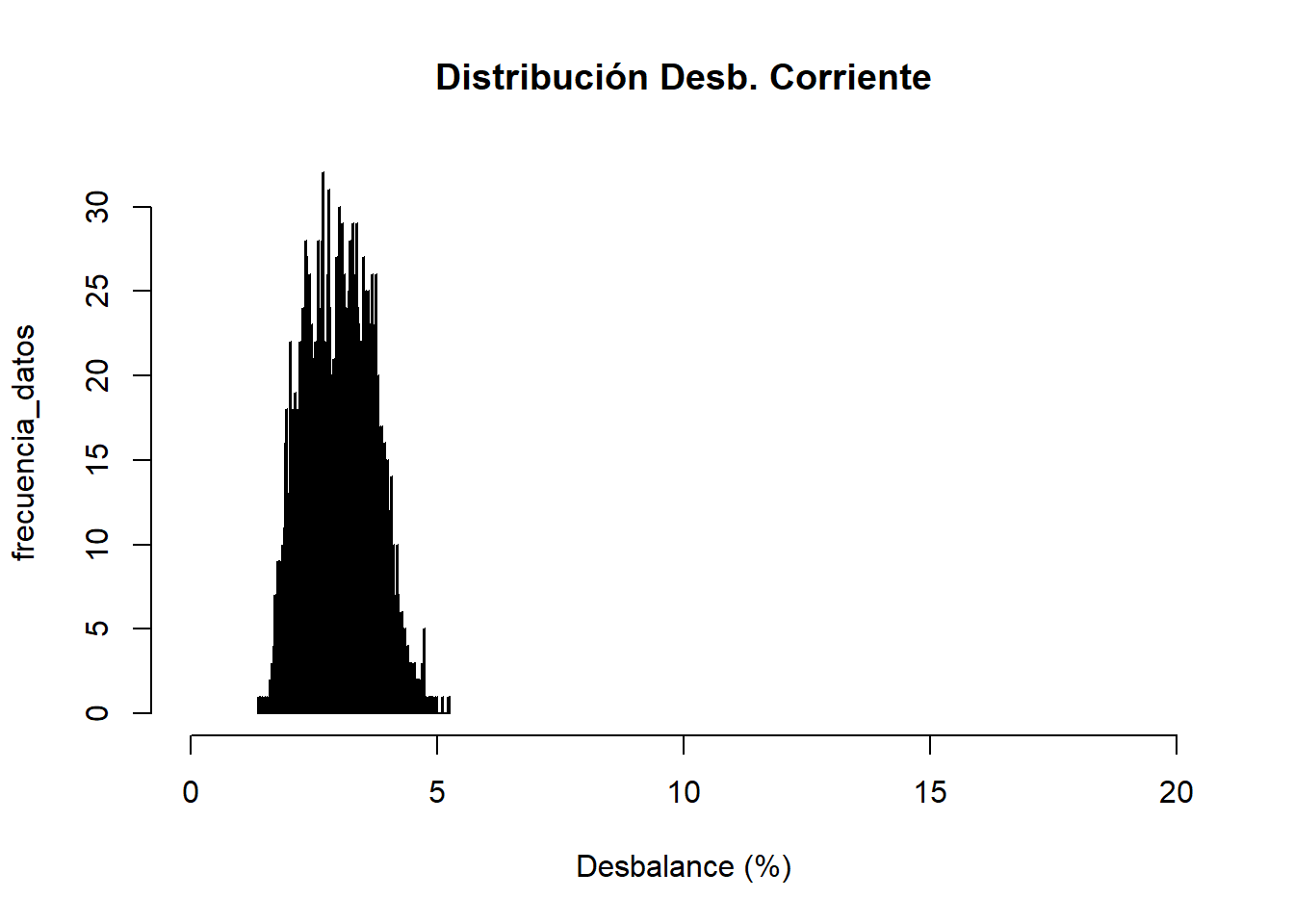

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
1.38 1.97 3.03 3.03 4.11 4.55 5.26

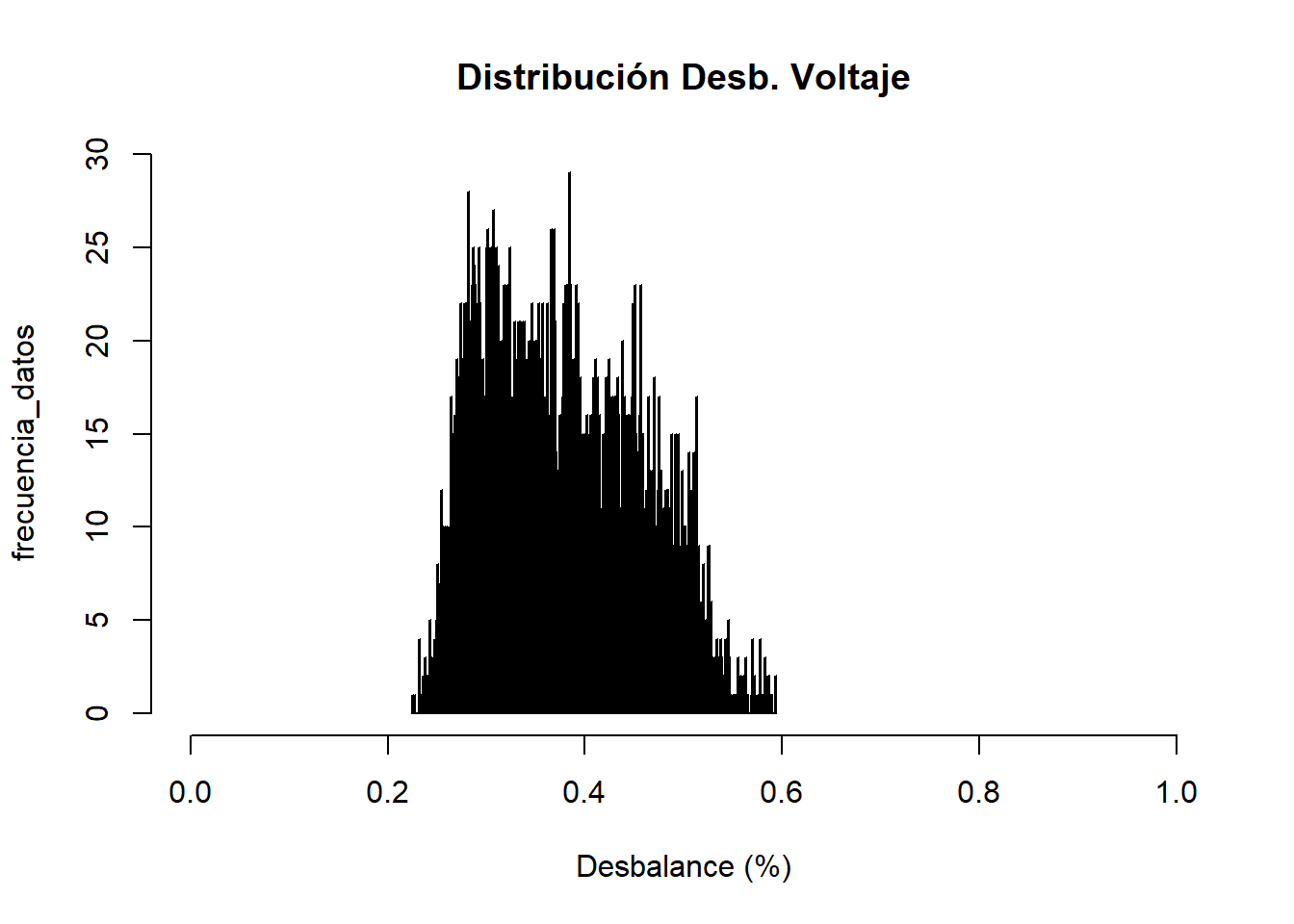

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.22 0.27 0.37 0.38 0.51 0.55 0.59

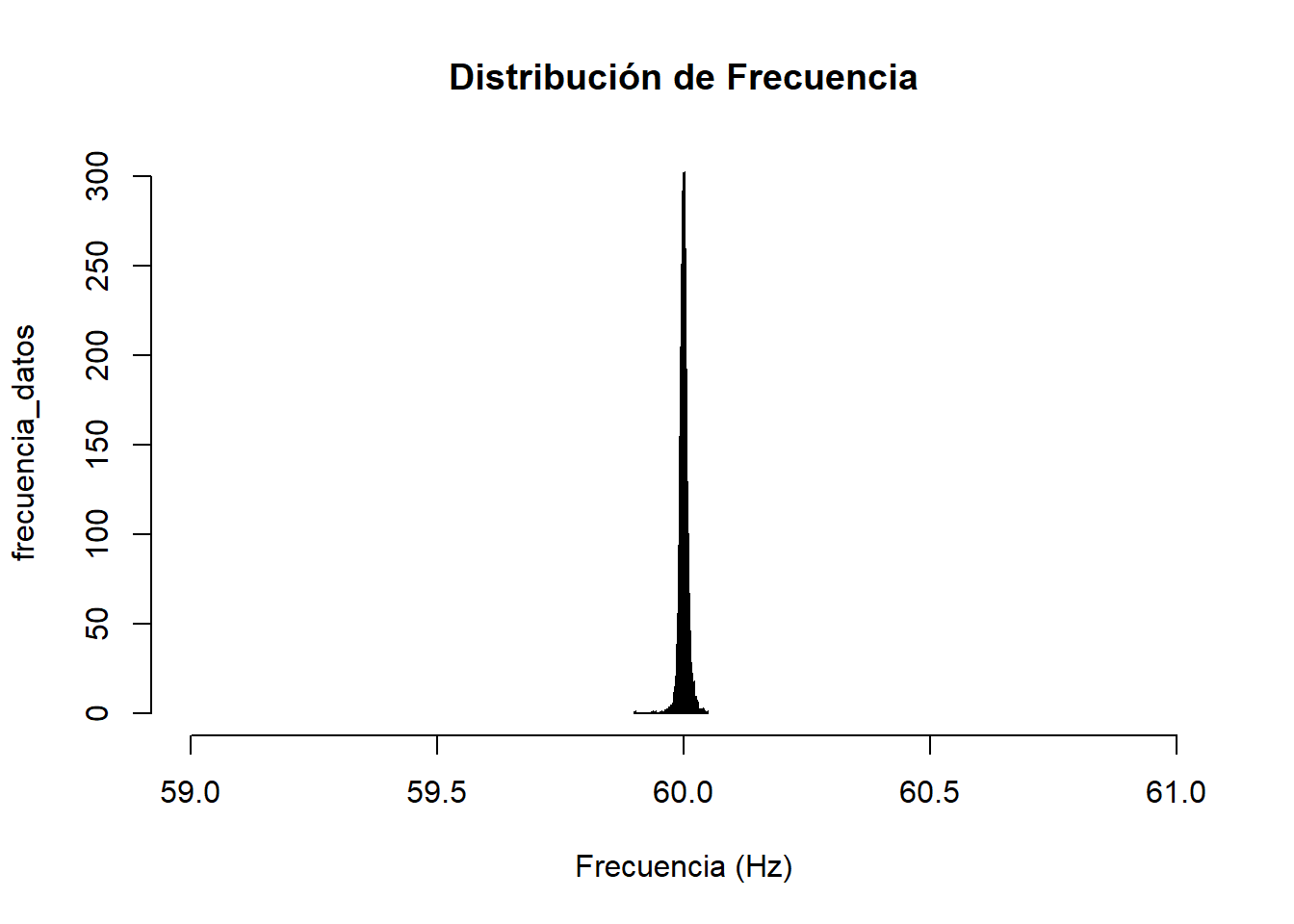

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.9 59.99 60 60 60.01 60.03 60.05

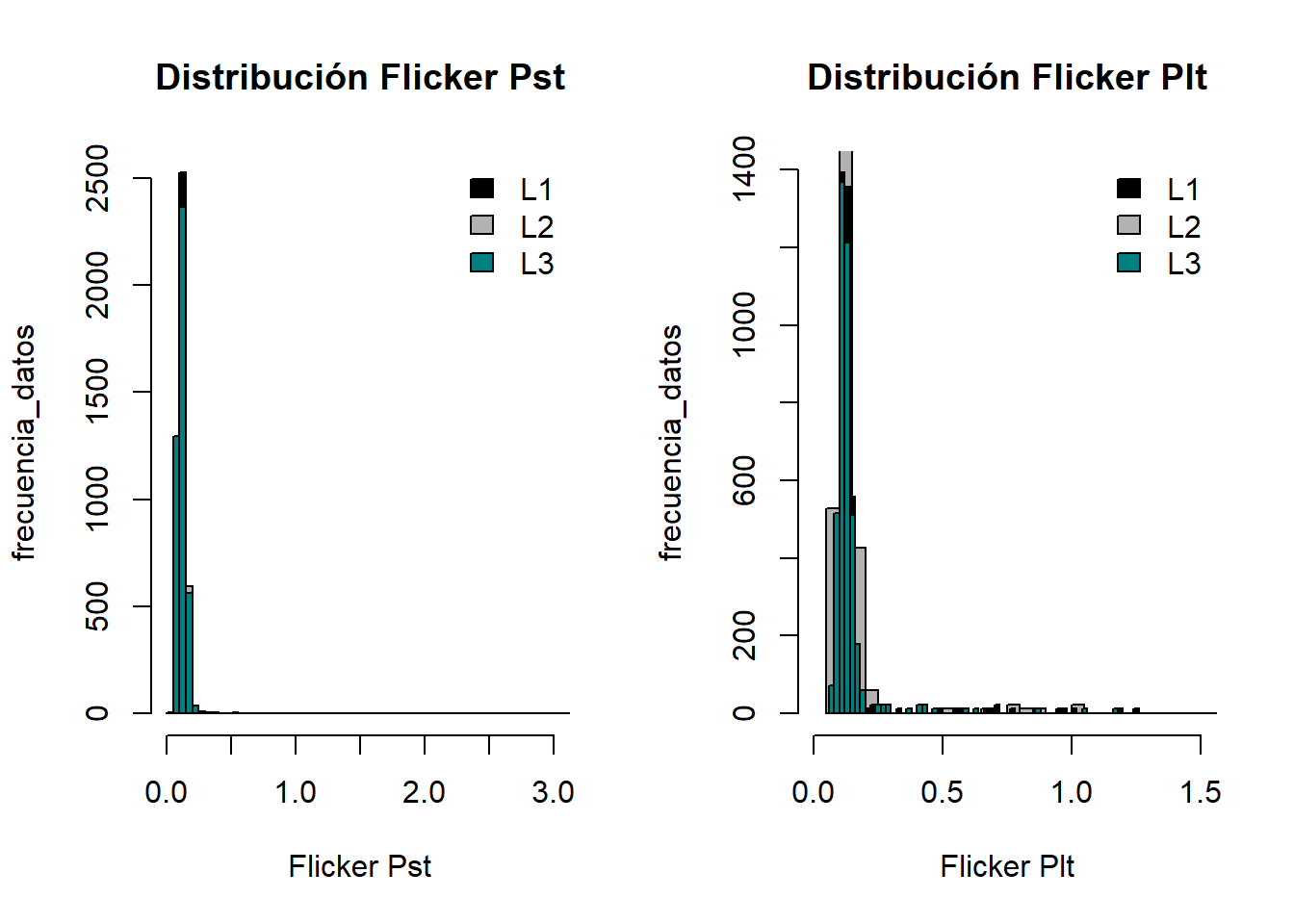

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.12 0.15 0.17 0.5 10.15
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.12 0.24 0.68 3.44 6.18

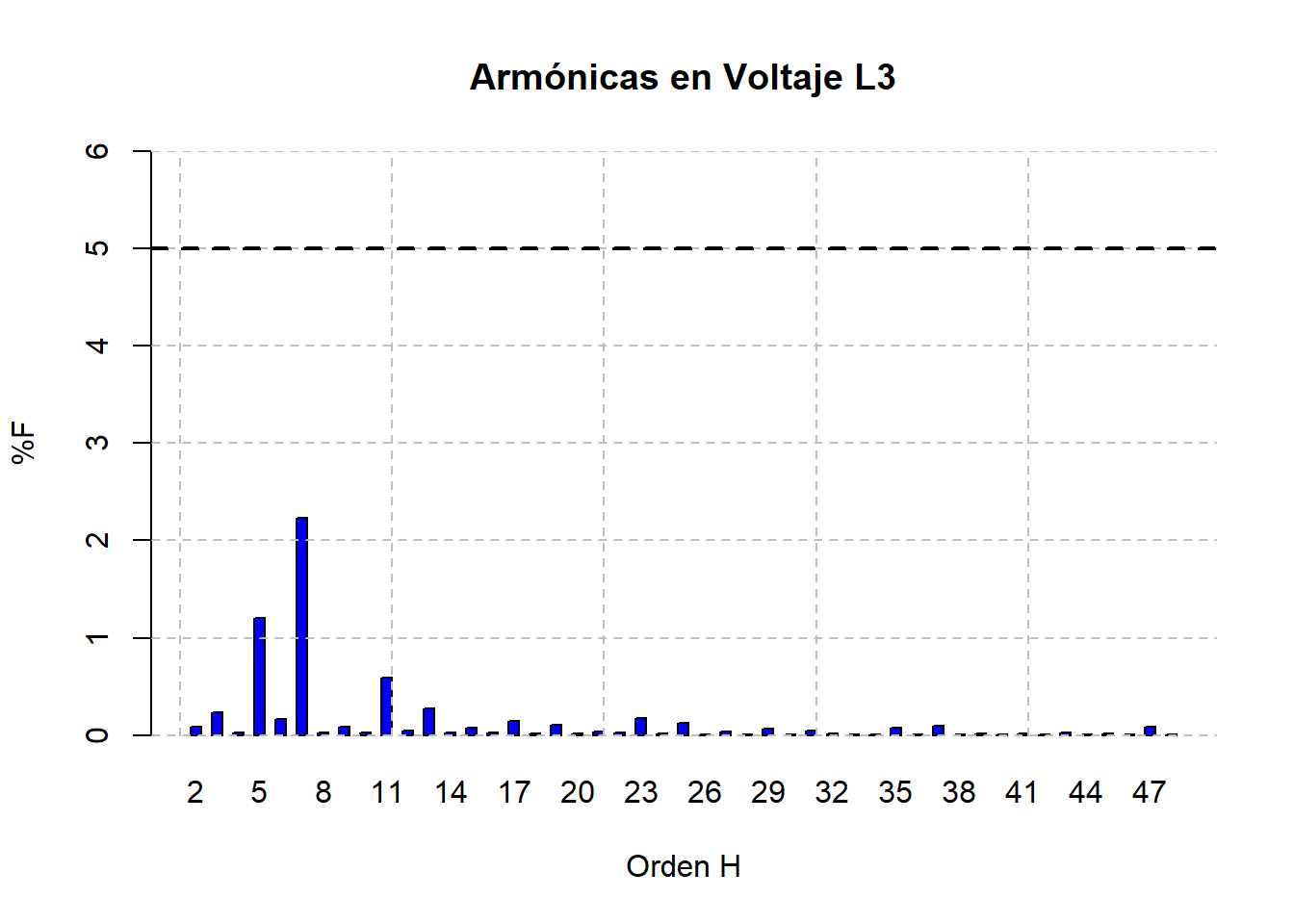

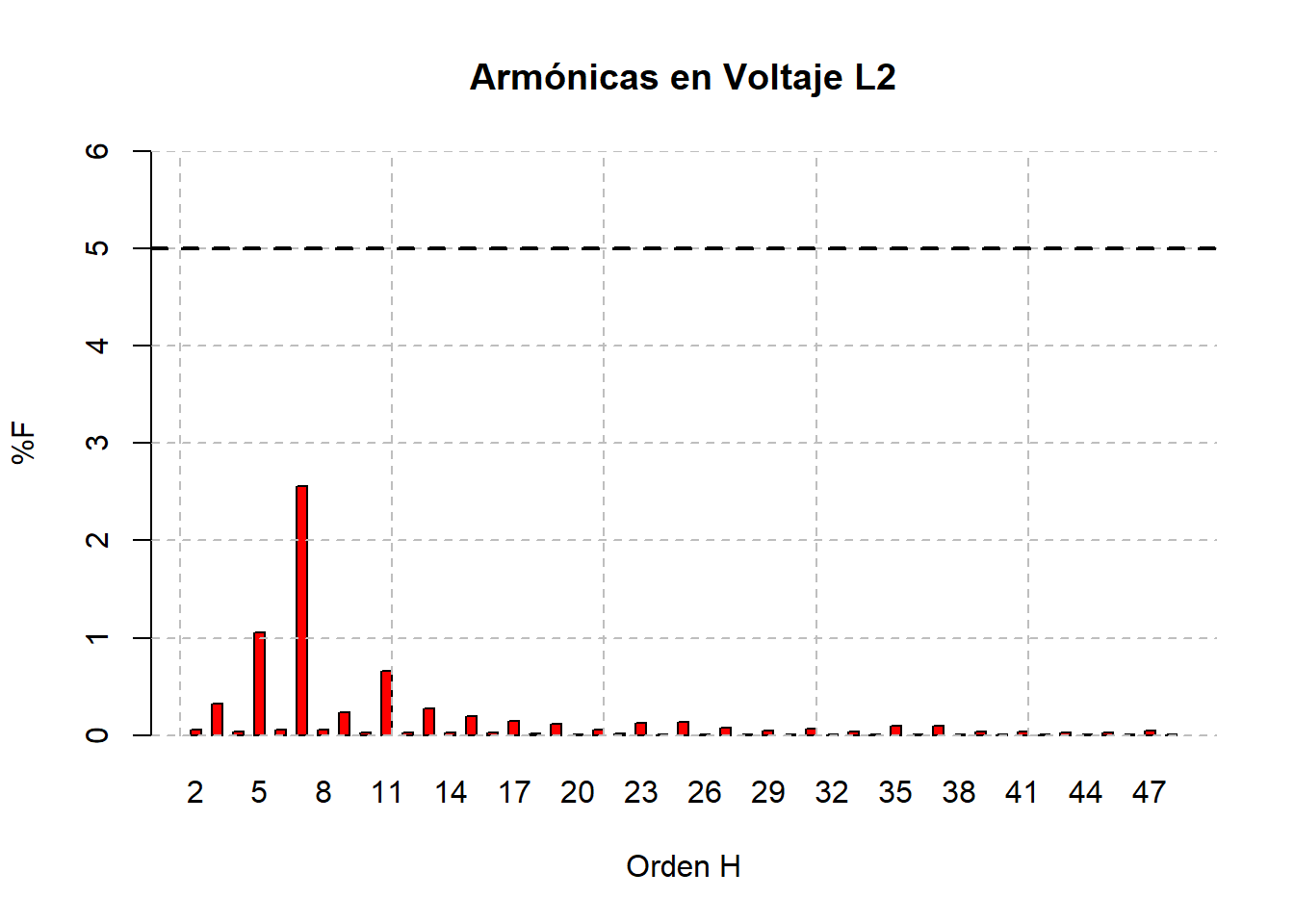

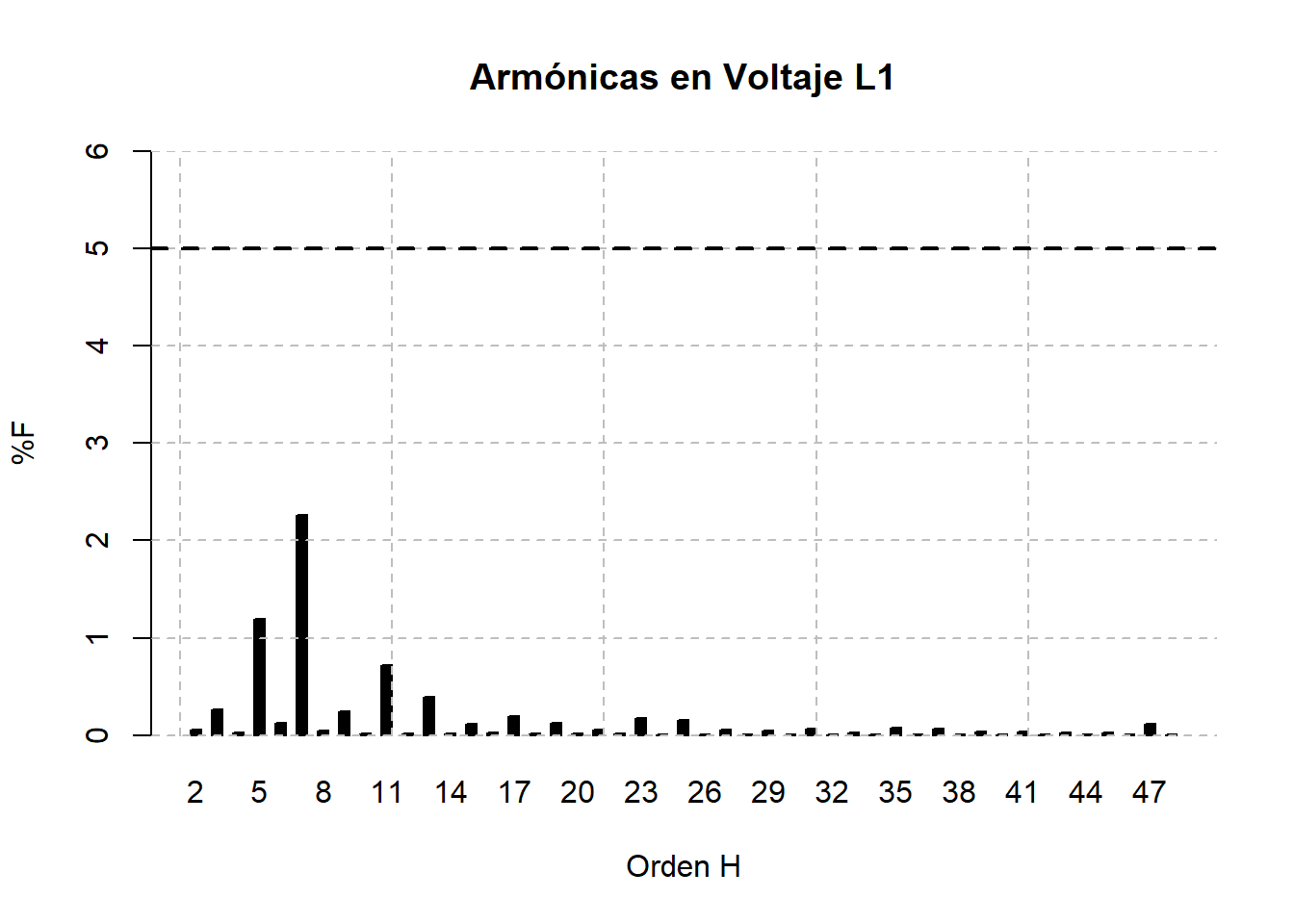

Sección: Armónicas en Voltaje

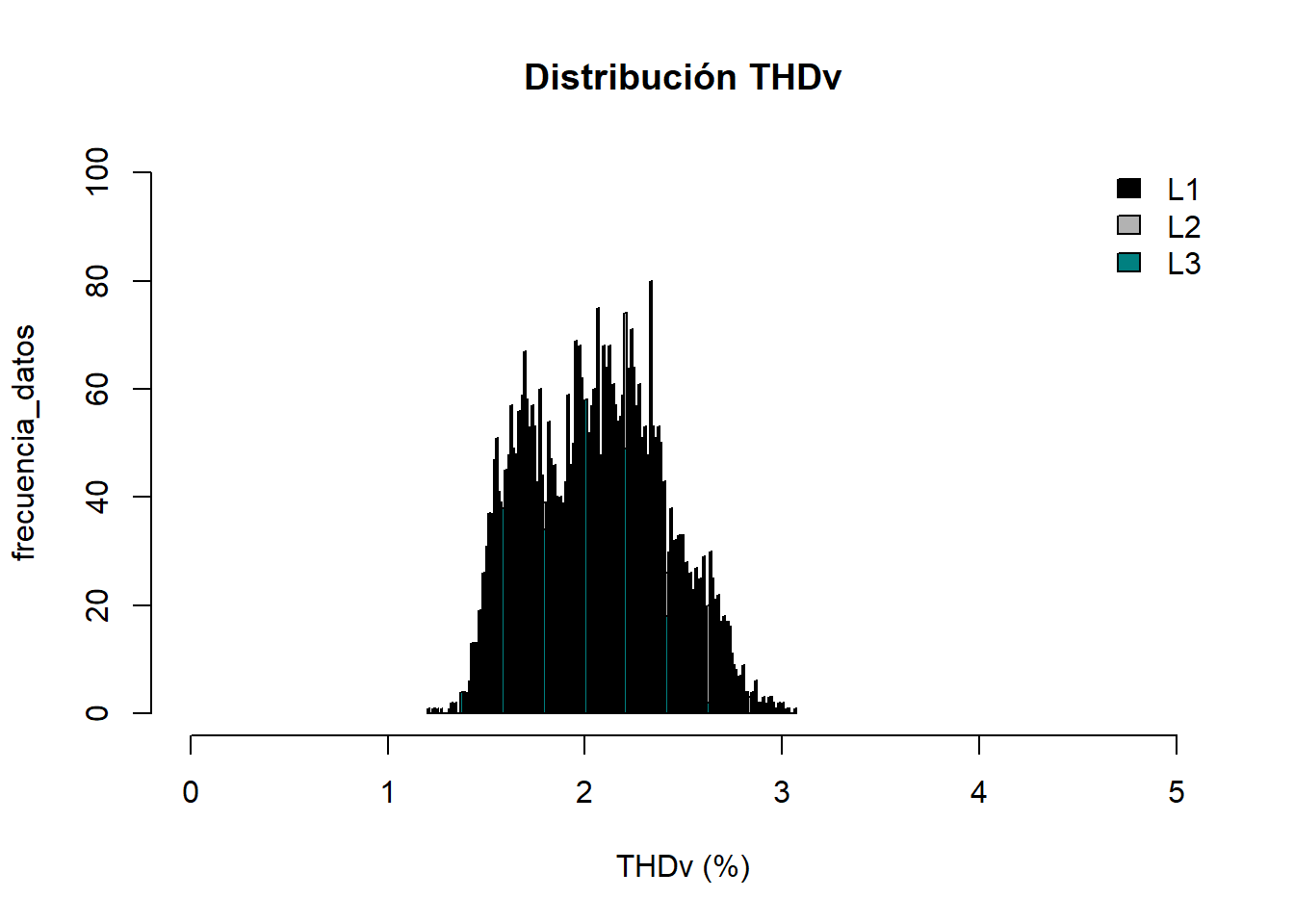

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.4 Min. :1.2
1st Qu.:1.7 1st Qu.:1.8 1st Qu.:1.7
Median :2.0 Median :2.2 Median :2.0
Mean :2.0 Mean :2.1 Mean :1.9
3rd Qu.:2.2 3rd Qu.:2.4 3rd Qu.:2.1
Max. :2.6 Max. :3.1 Max. :2.7

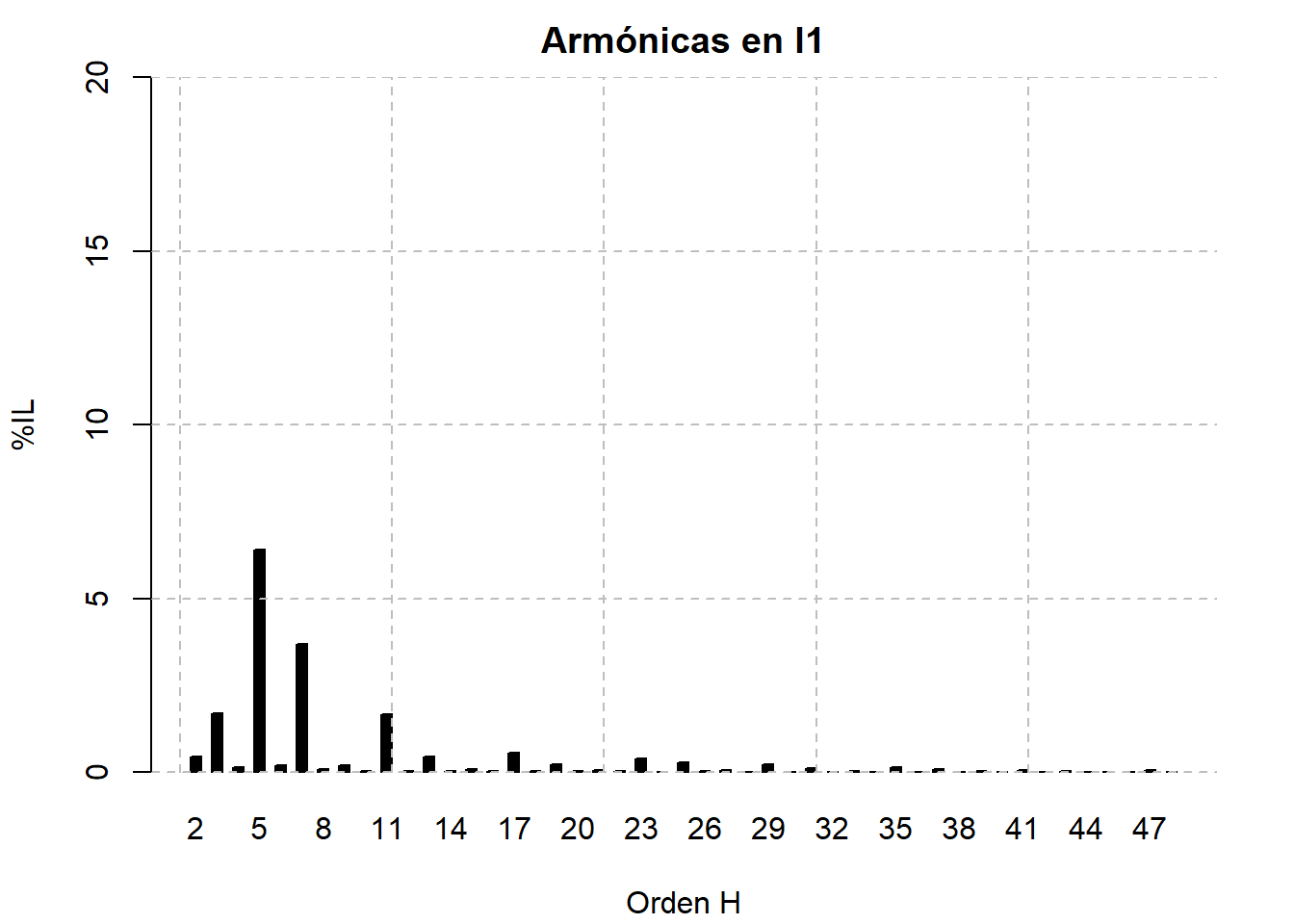

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.45
3 1.70
4 0.13
5 6.39
6 0.19
7 3.70
8 0.08
9 0.21
10 0.04
11 1.66
12 0.03
13 0.44
14 0.04
15 0.08
16 0.04
17 0.54
18 0.02
19 0.24
20 0.03
21 0.06
22 0.03
23 0.40
24 0.01
25 0.27
26 0.02
27 0.06
28 0.01
29 0.23
30 0.01
31 0.12
32 0.01
33 0.04
34 0.01
35 0.14
36 0.00
37 0.09
38 0.01
39 0.03
40 0.01
41 0.06
42 0.00
43 0.04
44 0.01
45 0.01
46 0.01
47 0.05
48 0.00

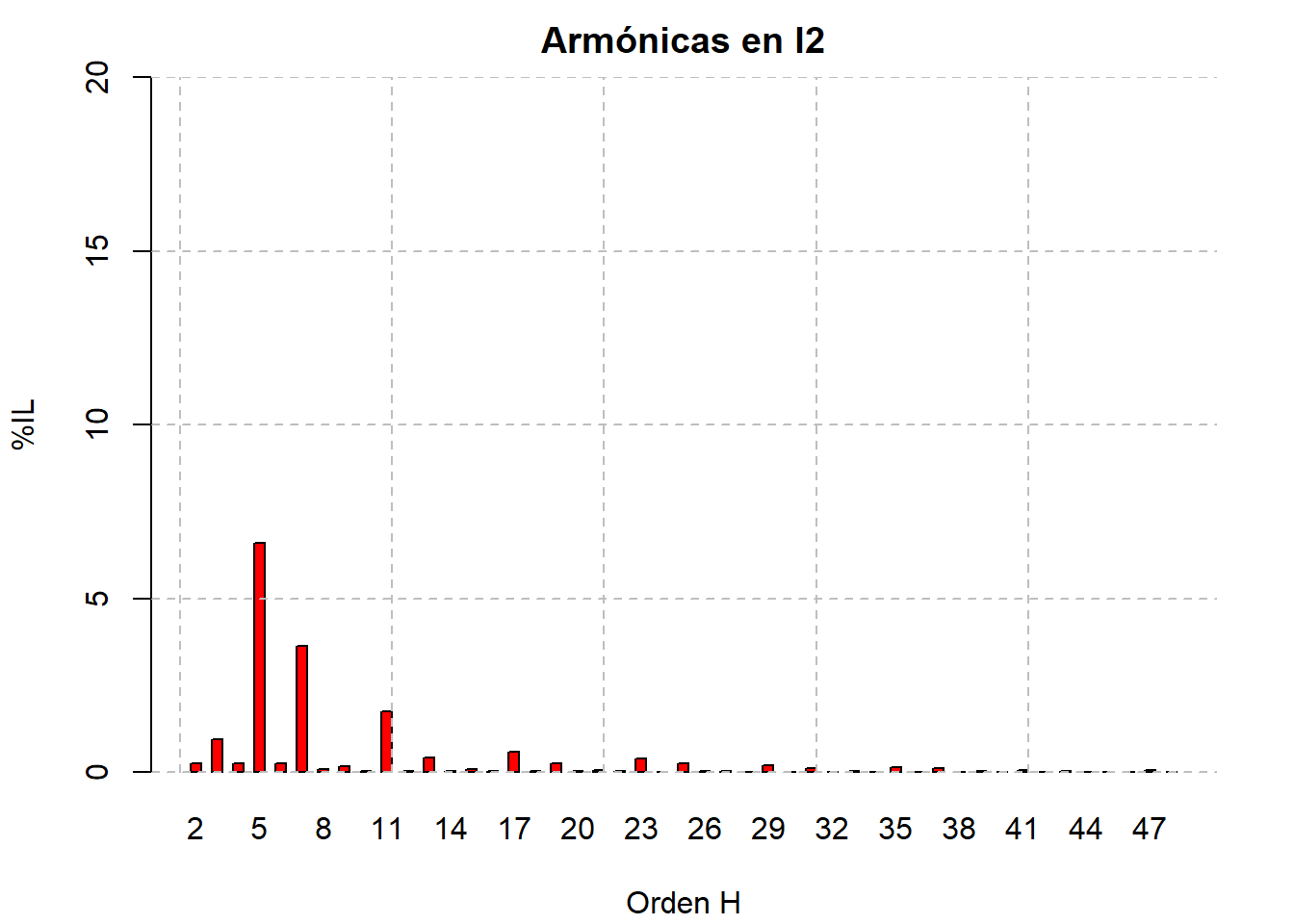

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.26
3 0.94
4 0.26
5 6.58
6 0.25
7 3.62
8 0.08
9 0.17
10 0.04
11 1.74
12 0.02
13 0.41
14 0.04
15 0.08
16 0.04
17 0.58
18 0.02
19 0.25
20 0.03
21 0.05
22 0.03
23 0.39
24 0.01
25 0.26
26 0.02
27 0.04
28 0.01
29 0.20
30 0.01
31 0.12
32 0.01
33 0.03
34 0.01
35 0.13
36 0.01
37 0.10
38 0.01
39 0.02
40 0.01
41 0.06
42 0.01
43 0.04
44 0.01
45 0.01
46 0.01
47 0.04
48 0.00

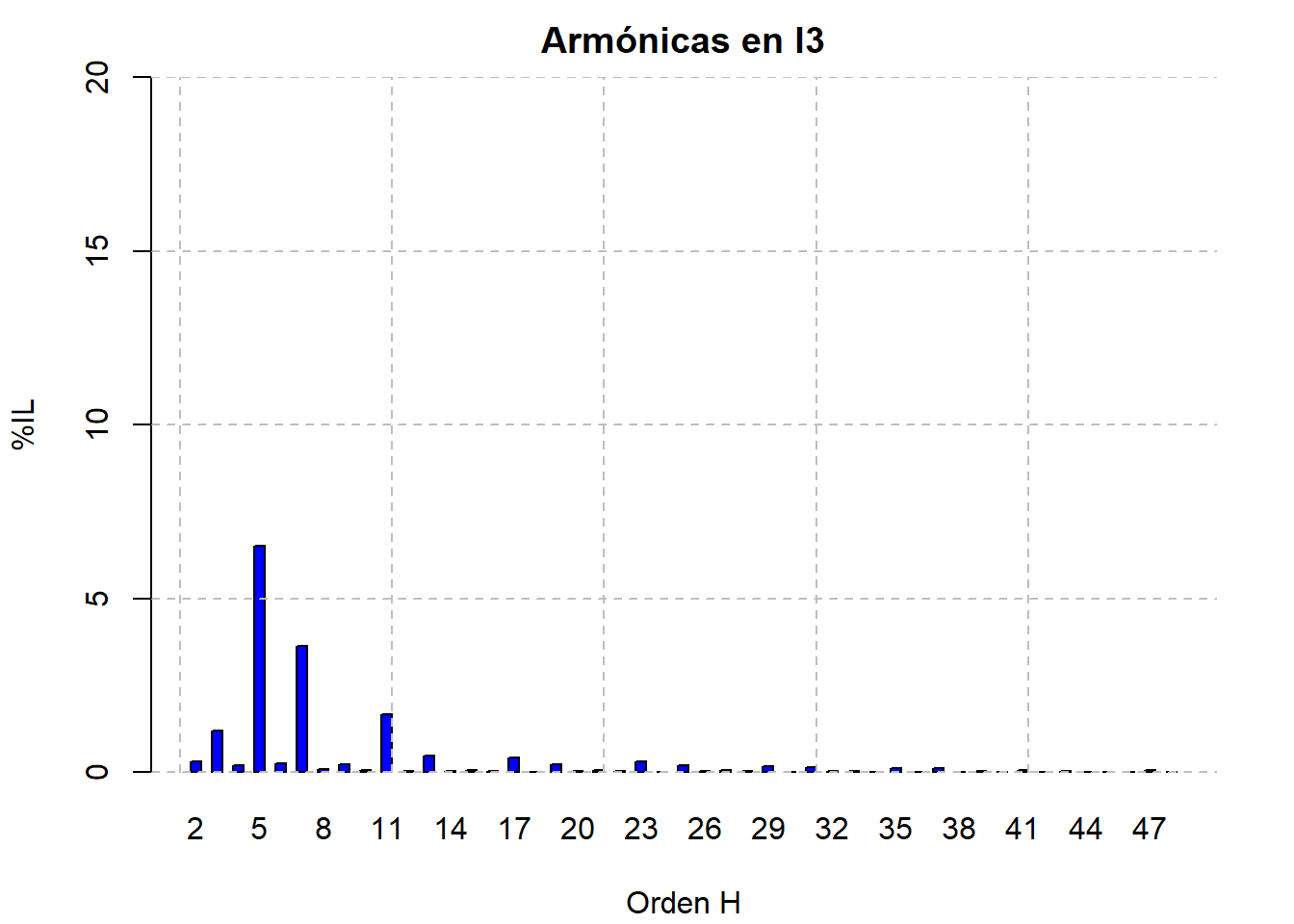

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.31
3 1.18
4 0.20
5 6.51
6 0.25
7 3.62
8 0.07
9 0.23
10 0.06
11 1.66
12 0.04
13 0.47
14 0.04
15 0.05
16 0.03
17 0.43
18 0.01
19 0.22
20 0.03
21 0.06
22 0.03
23 0.32
24 0.01
25 0.21
26 0.02
27 0.06
28 0.02
29 0.17
30 0.01
31 0.14
32 0.02
33 0.04
34 0.01
35 0.12
36 0.01
37 0.11
38 0.01
39 0.04
40 0.01
41 0.05
42 0.01
43 0.04
44 0.01
45 0.01
46 0.01
47 0.05
48 0.00

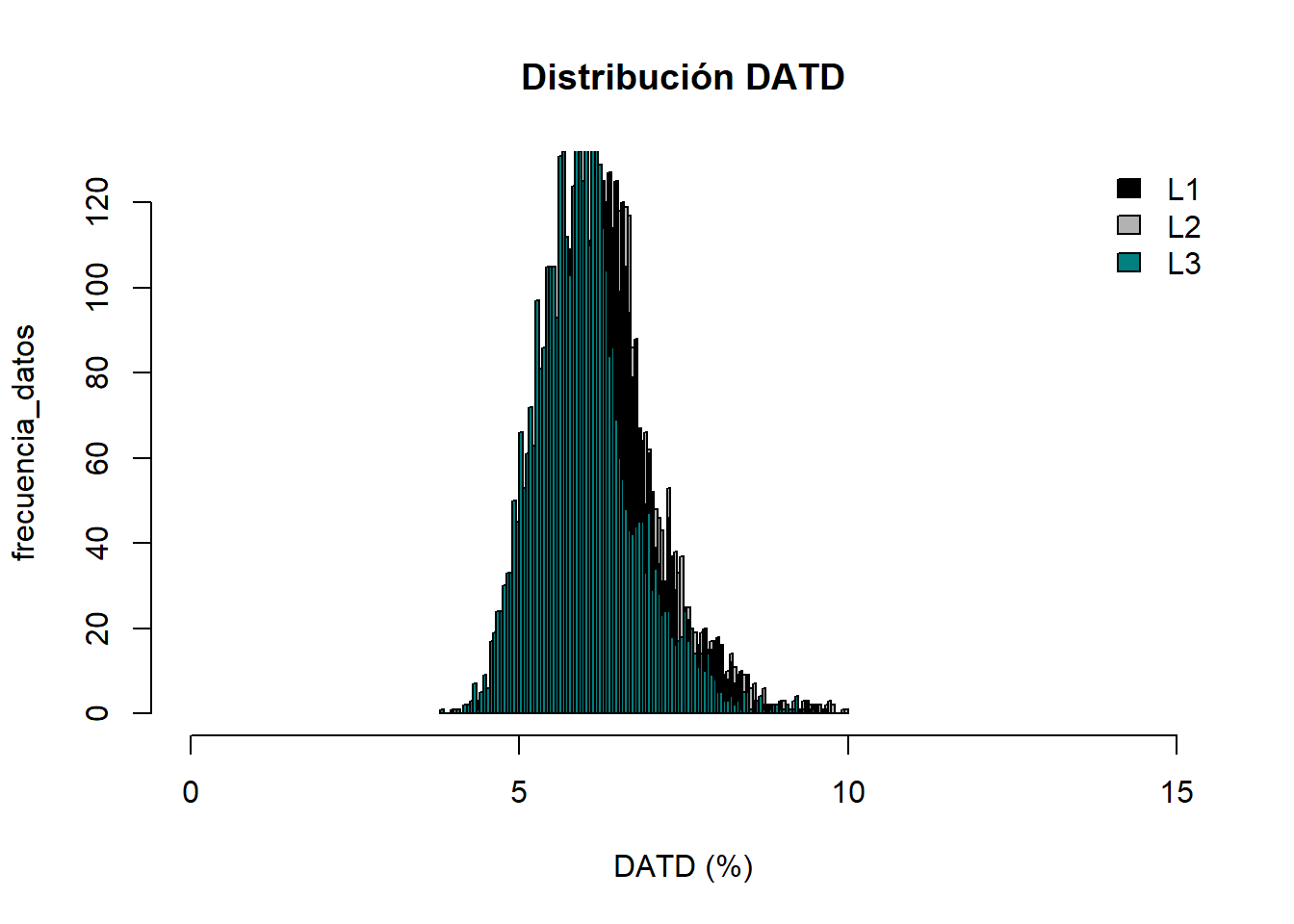

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
3.85 5.01 6.13 6.2 7.68 8.49 9.95
